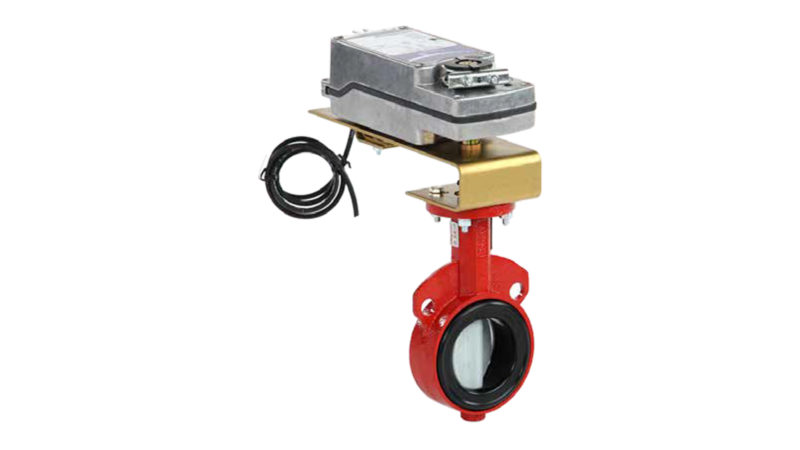

Vannes papillons Motorisées
Ref : VFB
Avantages
- Faible couple requis à l’ouverture et à la fermeture
- Etanchéité complète
- Compatibles avec les brides PN6, PN10 et PN16
- Disque avec garniture en Nylon 11™
- Large choix d’actionneurs mécaniques ou électriques
- Composants de qualité
Fichiers en téléchargement
Données techniques
- Application : Eau chaude, eau froide, solutions glycolées à 50% maximum et eau de mer
- Raccordement hydraulique : DN25 to DN100 Entre brides PN6, PN10 ou PN16
- Températures limites du fluide : -29 °C à +121 °C
- Conditions de stockage : +20 à +80°C, en local sec et sans poussière, à l’abri de la lumière du soleil
- Pression de fermeture maximum :
- VFBxxxH : DN25 à DN40 1000 kPa / DN50 à DN80 1200 kPa
- VFBxxxL : DN100 350 kPa
- Vitesse du fluide : 4 m/s maximum
- Taux de fuite : Etanchéité niveau A selon EN12266-1
- Caractéristiques de débit : Egal pourcentage modifié
- Matériaux :
- Corps : Fonte grise ASTM A126 classe B (équivalent GG25)
- Arbre : Acier inoxydable ASTM A582 type 416 (équivalent 1.4405)
- Joints primaire et secondaire : Monomère éthylène-propylène-diène (EPDM)
- Disque : Acier austénitique ASTM A351 type CF8M (équivalent 1.4408) pour les DN25 à DN40 / Fonte nodulaire ASTM A536 catégorie 65-42-12 (équivalent GGG40) garni de
nylon 11 pour les DN50 à DN100 - Joint pare-vapeur : Buna-N renforcé
- Presse-étoupe : Polyacétal
- Ressort de blocage (DN50 à DN100) : Acier galvanisé
- Butée (DN50 à DN100) : Acier inoxydable
- Entretoise (DN50 à DN100) : Acier inoxydable
