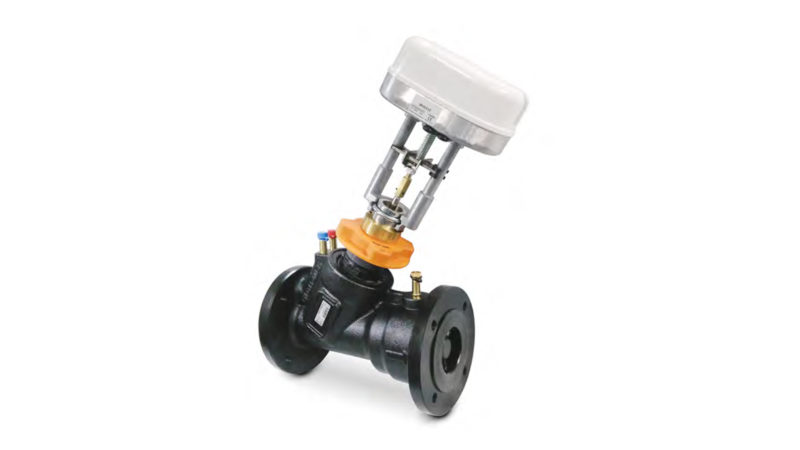

Vannes de régulation indépendantes de la pression avec raccords à bride

Ref : BV..P

Avantages

Soupape de commande indépendante de la pression avec structure à membrane et débit réglable combine les avantages de l’équilibrage dynamique
Le débit maximal peut être flexible être réglé, avantages dans un système à débit variable lorsque la charge fluctue considérablement
Forte capacité anti-brouillage et une grande précision de contrôle, ce qui le fait bien fonctionner dans le système de flux fluctuant fréquemment

Application

Utilisés pour résoudre le problème d’équilibrage hydraulique dans les systèmes de chauffage et de climatisation

Les vannes BV peuvent être considérées comme 3 vannes en une :
- Vanne d’équilibrage statique capable d’ajuster le débit de fonctionnement max; le PICV et son actionneur peuvent être précalibrés au maximum débit en fonction de l’application
- Soupape de commande actionnée par un actionneur modulant (tige normalement ouverte fermé) pour une précision de contrôle plus élevée
- Régulateur de pression différentielle visant à compenser le différentiel fluctuation de pression afin de rendre le contrôle de débit dépend uniquement de la position de l’actionneur de la vanne; l’équilibrage cavité avec connexion capillaire intégrée permettant un large équilibrage plage de pression différentielle et solution facile à installer
BV..P sont équipés de bouchons de pression, utiles pour mesurer le réel pression différentielle à travers la vanne

BV65P – BV80P

Construction : PN16
Fuites : 0,01% de Kvs
Fluides : Eau ou fluides neutres, eau-glycol, mélanges (0-57%).
Taille : 20 mm
La température de fonctionnement : -20T120 ° C
Plage de pression différentielle: 30-400 kPa
Connexion: Brides selon EN-1092-2, type 21; longueur face à face selon EN 558, série 1

BV100P – BV125P
