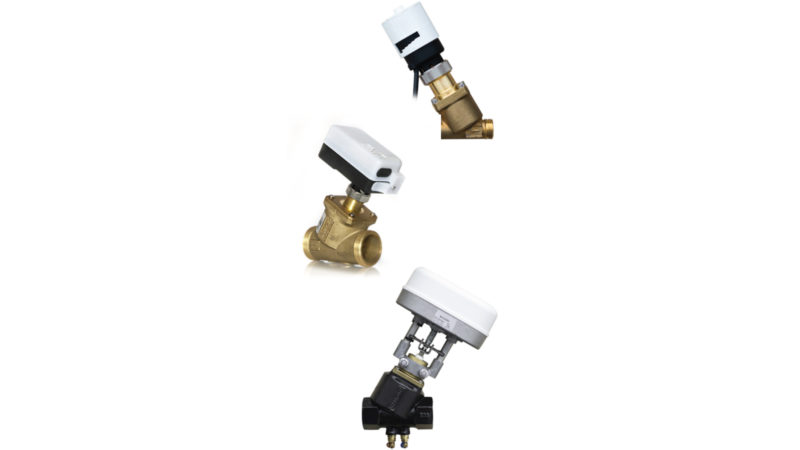

Vannes de régulation indépendantes de la pression
Ref : VSX..PB / VSXT..PB
Avantages
- Fournissent un contrôle modulant avec une pleine autorité indépendamment de toute fluctuation de la pression différentielle du système
- Réglage externe de la soupape d’équilibrage automatique
- Simplifient le contrôle à 100% des l’écoulement de l’eau dans le bâtiment, tout en créant un confort et une énergie élevés économiser en même temps.
- Aucun équilibrage est nécessaire si des étapes supplémentaires sont ajoutées au système, ou si le la capacité dimensionnée est modifiée.
- L’économie d’énergie est due à un contrôle optimal, à un débit et à une pression de pompe inférieurs
- Le ΔT maximisé est dû à une réponse plus rapide et à un système accru la stabilité
Application
- Peut être utilisé dans les systèmes de chauffage et de refroidissement dans les applications avec ventilateur
- Unités de bobine, poutres froides ou autres applications d’unités terminales
Fichiers en téléchargement
Données techniques
- La fonction de préréglage n’a aucun impact sur la course; coup complet modulation à tout moment, quel que soit le débit actuel
- Plage de fonctionnement de pression différentielle jusqu’à 400-800kPa
- La pression différentielle constante à travers la commande modulante le composant garantit une autorité à 100%
- L’équilibrage automatique élimine les débordements, indépendamment des fluctuations conditions de pression dans le système
- Débits élevés avec une pression différentielle minimale requise en raison de conception de la vanne
- Petites dimensions grâce à un boîtier compact
- Précision de préréglage plus élevée grâce à une échelle analogique sans palier
Conception
- Moins de temps pour définir l’équipement nécessaire pour un équilibrage hydraulique système (seules les données de flux sont requises)
- Pas besoin de calculer l’autorité de la vanne. Toujours à 100%
- Flexibilité si le système est modifié après l’installation
Installation
- Aucune autre vanne de régulation requise dans la tuyauterie de distribution lorsque VSX..PB / VSXT..PB est installé sur les terminaux
- Nombre total de soupapes minimisé grâce à la conception 3 en 1
- Temps de mise en service réduit grâce à l’équilibrage automatique le système
- Aucune longueur minimale de tuyau droit requise avant ou après soupape
Opération
- Grand confort pour les utilisateurs finaux grâce à une température de haute précision contrôle
- Durée de vie plus longue grâce à moins de mouvements de l’actionneur
