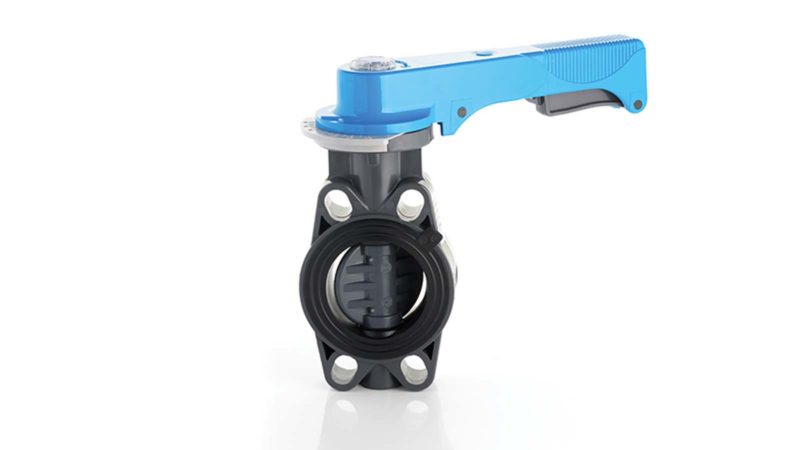

Vanne à papillon PVC-U DN 40 à 200
Ref : FE
Avantages
- Spécifiquement conçue pour les applications dans le transport de l’eau
- Dotée du système de personnalisation Labelling System
Fichiers en téléchargement
Données techniques
- Disque en PVC-U à arbre traversant
- Tige en acier galvanisé complètement isolé du fluide avec embout à section carrée selon la norme ISO 5211 :
- DN 40 à 65 : 11 mm
- DN 80 à 100 : 14 mm
- DN 125 à 150 : 17 mm
- DN 200 : 22 mm
- Possibilité d’installation même en bout de ligne et comme vanne de purge de fond ou de purge rapide de réservoir
- Possibilité de transformer la vanne «wafer» en vanne «lug» monodirectionnelle grâce à un jeu d’inserts en acier galvanisé disponible en accessoire
- Compatibilité du matériau de la vanne (PVC-U) avec le transport d’eau, eau potable et autres substances alimentaires selon les réglementations en vigueur
- Possibilité d’installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques à trou standard selon la réglementation ISO 5211 F05, F07, F10
Spécifications techniques
- Fabrication : Vanne à papillon centrique bidirectionnelle
- Gamme de dimensions : DN 40 à 200
- Pression nominale :
- Version wafer
- DN 40 à 50 PN 16 pour de l’eau à 20 °C
- DN 65 à 200 PN 10 pour de l’eau à 20 °C
- Version lug
- DN 40 à 125 PN 6 pour de l’eau à 20 °C
- DN 150 à 200 PN 4 pour de l’eau à 20 °C
- Plage de température : 0 °C à 60 °C
- Standard d’accouplement : Bridage : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ASTM B16.5 Cl.150
- Références normatives :
- Critères de fabrication : EN ISO 16136, EN ISO 1452, EN ISO 15493
- Méthodes et conditions requises pour les tests : ISO 9393
- Accouplements pour actionneurs : ISO 5211
- Matériaux de la vanne :
- Corps : PVC-U
- Papillon : PVC-U
- Tige : Acier au carbone (C45) galvanisé. Sur demande, acier INOX AISI 316
- Matériaux d’étanchéité : Manchette : EPDM, FPM ; Sur demande, NBR
