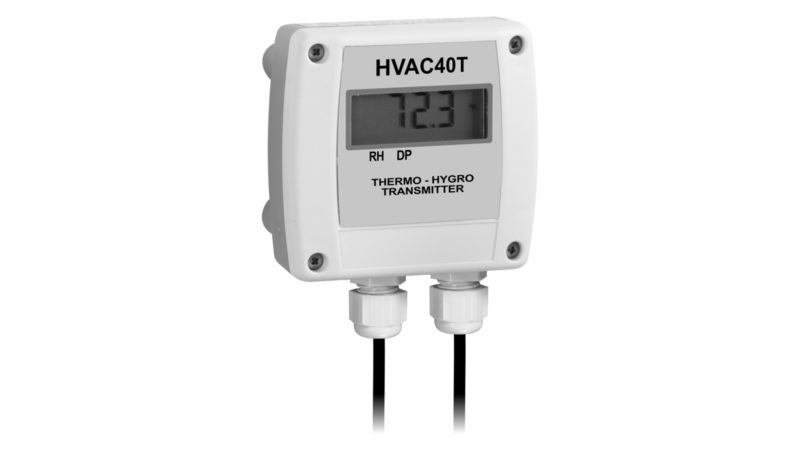

Transmetteurs de température et d’humidité
Ref : HVAC40
Avantages
- Capteur numérique interchangeable sur site d’humidité relative et de température
- Sonde verticale fixe, sonde horizontale en conduit ou sonde avec câble
- Calcul du point de rosée
- Sortie analogique courant ou tension ou sortie numérique RS485 Modbus-RTU
- Plage de température configurable pour la sortie analogique
- Versions avec ou sans écran LCD
- Étalonnage utilisateur d’humidité relative
Fichiers en téléchargement
Données techniques
- Capteur : Capteur numérique interchangeable d’humidité relative et de température
- Plage de mesure :
- 0…100 % RH / recommandé 5…80 % RH
- -20…+80 °C / -20…+80 °C Td
- Résolution : 0.1 %RH / 0.1 °C / 0.1 °C Td
- Précision :
- Typ. ± 2.5 %RH (5…80 %RH) @ t = 15…35 °C
- Typ. ± 0.3 °C @ t = -20…70 °C / ± 0.5 °C @ t = plage restante
- Dérive à long terme :
- Typ. < 0.25 %RH/an
- Max. 0.03 °C/an
- Temps de réponse : 10 s (63 % de la valeur finale avec un débit d’air de 1 m/s)
- Sortie (en fonction, dépendemment sur le modèle) :
- Analogique actif 0…20 ou 4…20 mA ou 0…10 Vdc
- 2 fils (boucle de courant) 4…20 mA
- Numérique RS485 Modbus-RTU
- Commutateur de relais SPDT – 3 A/250 Vac – 3 A/30 Vdc charge résistive
- RH : les sorties analogiques correspondent à une pleine échelle de 0 à 100 %
- Température : les sorties analogiques sont configurables par l’utilisateur, version standard -20…+80 °C
- Alarme : LED rouge avant – mesure détectée en dehors de la plage de mesure (sauf versions relais). Pour les versions à relais – LED rouge en façade + buzzer interne de dépassement du seuil de mesure paramétré
- Source de courant :
- Sortie analogique active : 24 Vac ± 10% ou 18…40 Vdc
- Boucle de courant : 15…30 Vdc
- Modbus-RTU: 12…30 Vdc
- Relais: 24 Vac ± 10% or 15…36 Vdc
- Consommation d’énergie :
- Courant actif: 20 mA @ 24 Vdc et Iout=12 mA
- Tension: 4 mA @ 24 Vdc
- Modbus-RTU: 2 mA @ 24 Vdc
- Relais: < 1 W @ 24 Vdc
- Connections electriques : Bornier à vis, max 1,5 mm² , presse-étoupe PG9
- Connexion à l’ordinateur : Port série RS232 – il peut être connecté à un port USB en utilisant le câble CP27 (sauf les versions Modbus)Versions Modbus : Port série RS485 – il peut être connecté à un port USB en utilisant l’adaptateur RS48
- Conditions de fonctionnement du capteur : -20…+80 °C * Le capteur est protégé de l’eau et de la poussière
- Conditions de fonctionnement de l’appareil : -20…+60 °C / 0…95 %RH
- Température de stockage : -20…+80 °C
- Dimensions : 80 x 84 x 44 mm (conditionnement)
- Degré de protection : IP65
