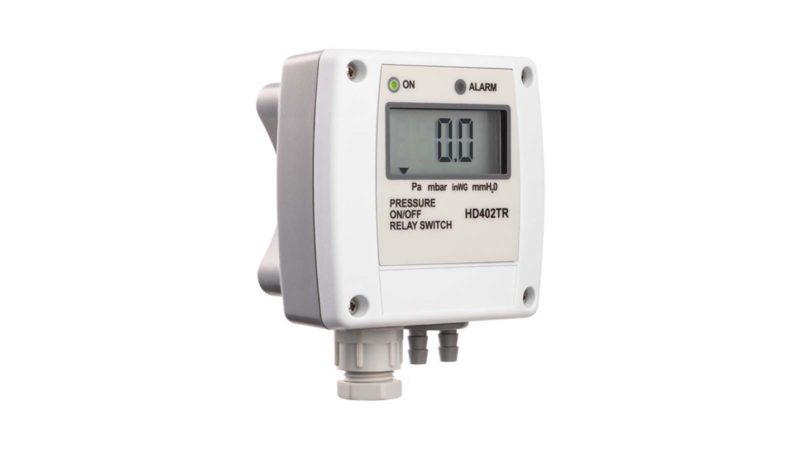

Transmetteurs de pression différentielle
Ref : HD402
Avantages
- Capteur à haute précision et compensation de température pour une excellente linéarité, répétabilité et stabilité dans le temps
- Sorties analogiques, RS485 Modbus-RTU et relais au choix selon le modèle
- Modèles avec option d’affichage pour une lecture directe dans l’unité de mesure sélectionnée
- Livré prêt à l’emploi et calibré en usine
- Configuration par commutateurs DIP
Fichiers en téléchargement
Données techniques
- Capteur : Piézorésistif, haute stabilité
- Sortie :
- HD402T… : analogique actif 0…10 Vdc (RLmin=10 kΩ) ou 0/4…20 mA (RLmax= 500Ω)
- HD402AT… : 2 fils (boucle de courant) 4…20 mA (RLmax = (Vcc-12)/0,022)
- HD404ST… : numérique RS485 Modbus‑RTU
- Temps de réponse : 0,5 seconde pour la mise à jour de l’affichage. Pour les émetteurs : configurable 0,125, 1, 2 ou 4 secondes pour la sortie
- Connexion à l’ordinateur :
- HD402T…/ HD402AT… : Port série RS232 peut être connecté à un port USB à l’aide de l’adaptateur CP27 en option
- HD402ST… : peut être connecté à un port USB en utilisant l’adaptateur RS48 en option
- Étalonnage zéro : Manuel
- Supports compatibles : Uniquement air et gaz secs non agressifs
- Source de courant :
- HD402T… : 24 Vca ± 10 % ou 18…40 Vcc
- HD402AT… / HD404ST… : 12…30 Vcc
- Absorption :
- HD402T…/ HD402AT… : < 1 W @ 24 Vcc
- HD402ST… : < 100 mW à 12 Vcc
- Connexion de pression : Laiton nickelé, Ø 6 mm
- Connections electriques : Bornier à vis, max 1,5 mm2 , presse-étoupe PG9
- Des conditions de fonctionnement : -10…+60 °C / 0…95 % HR
- Température de stockage : -20…+70 °C
- Degré de protection : IP65
