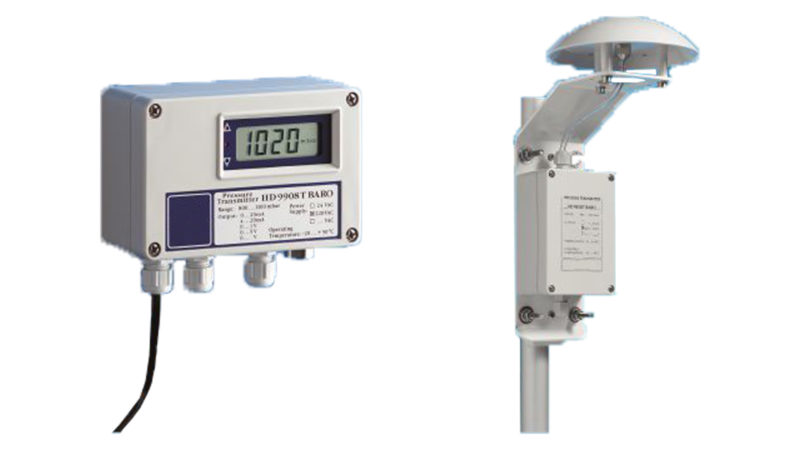

Transmetteurs de pression barométrique
Ref : HD9408T/ HD9908TBARO
Avantages
- Sortie barométrique du transmetteur 0… 1 Vdc, plage de mesure 800… 1100 mbar. (600… 1100 sur demande)
- Émetteur barométrique numérique avec indication LCD, relais 3½ chiffres, minimum et maximum
Fichiers en téléchargement
Données techniques
- HD9408TBARO et HD9408TRBARO sont des baromètres électroniques à sortie analogique
- Ils utilisent un élément capteur piézorésistif qui donne une mesure extrêmement précise et stable de la pression atmosphérique et assure une excellente répétabilité, une faible hystérésis et une très bonne stabilité en température
- Le signal de sortie du capteur est conditionné pour fournir une tension ou une sortie de courant linéairement proportionnelle à la pression barométrique
- Les émetteurs sont prêts car ils ont été étalonnés en usine. Un potentiomètre de réglage du zéro est disponible pour le décalage par rapport à l’élévation de la station
- HD9408TBARO nécessite une alimentation continue en courant continu, sa faible consommation d’énergie (<4 mA) le rend idéal pour les applications portables et à distance sur batterie ou à énergie solaire
- Il est disponible dans différents types de sorties analogiques: 0-1 Vdc, 0-5 Vdc (1-5 Vdc, 1-6 Vdc sur demande) ou 4-20 mA (deux fils)
- HD9408TRBARO offre des performances de température supérieures : le circuit interne permet au capteur de fonctionner à température constante afin d’obtenir une compensation de température précise sur toute la plage de -40 ° C à + 60 ° C
- HD9408TRBARO nécessite une alimentation continue en courant continu et une connexion de câblage différentiel pour obtenir les meilleurs résultats
- Il est disponible en différentes versions de sortie : 0 ÷ 1 Vdc, 0 ÷ 5 Vdc (1 ÷ 5 Vdc, 1 ÷ 6 Vdc sur demande)
- HD 9408TBARO et HD9408TRBARO sont des solutions économiques et d’excellentes performances pour les applications météorologiques, les systèmes de surveillance environnementale, l’enregistrement des données métrologiques et environnementales, les applications d’altitude, la compensation de la pression barométrique dans les performances du moteur à combustion interne, la compensation de la pression barométrique en salle blanche, le test des émissions des véhicules
Boîtier et instalation
- Dans tous les modèles, l’électronique du capteur est logée dans un MACROLON robuste avec une protection IP67
- L’ouverture des trous du couvercle est disponible pour vous permettre de fixer la base de l’émetteur directement sur un panneau ou un mur
- La précision de mesure est indépendante de la position de l’émetteur
- Cependant, il est conseillé de monter l’émetteur de sorte que le capteur soit orienté vers le bas pour réduire la poussière et la saleté sur le filtre
- Si l’installation est dans un environnement ouvert, il est recommandé d’utiliser un port statique spécial pour minimiser les erreurs causées par le flux de vent sur la pression d’entrée
Types disponibles dans ces séries:
- HD9408TBARO : 800 ÷ 1100mbar sortie émetteur barométrique 0 ÷ 1Vdc. Sortie sur demande: 0 ÷ 5Vdc, 1 ÷ 5Vdc, 1 ÷ 6Vdc, 4 ÷ 20mA. Plage de températures de fonctionnement -30 ° C ÷ + 60 ° C
- HD9408TRBARO : 800 ÷ 1100mbar sortie émetteur barométrique 0 ÷ 1Vdc. Sur demande, sortie 0 ÷ 5Vdc, 1 ÷ 5Vdc. Plage de température de fonctionnement -40 ° C ÷ + 60 ° C, capteur de chauffage
- HD9908TBARO sont des baromètres électroniques à sortie analogique
- Ils utilisent un élément capteur piézorésistif qui donne une mesure extrêmement précise et stable de la pression atmosphérique et assure une excellente répétabilité, une faible hystérésis et une très bonne stabilité en température
- Le signal de sortie du capteur est conditionné pour fournir une tension ou une sortie de courant linéairement proportionnelle à la pression barométrique
- Les émetteurs sont prêts car ils ont été étalonnés en usine
- Un potentiomètre de réglage du zéro est disponible pour le décalage par rapport à l’élévation de la station
- HD9908TBARO, contrairement aux autres modèles, est équipé d’un afficheur indiquant les mesures de pression, d’une sortie analogique 0 ÷ 20 mA, 4 ÷ 20 mA, 0 ÷ 1 V et 0 ÷ 5 V
(0 ÷ 10 V sur demande) configurable par le client et avec une sortie relais ON / OFF avec seuil d’alarme programmable - HD 9908TBARO nécessite une alimentation 24 Vca (ou 220 Vca sur demande).
- HD9908TBARO sont des solutions à faible coût et d’excellentes performances pour les applications météorologiques, les systèmes de surveillance de l’environnement, l’enregistrement des données métrologiques et environnementales, les applications d’altitude, la compensation de la pression barométrique dans les performances du moteur à combustion interne, la compensation de la pression barométrique en salle blanche, le contrôle des émissions des véhicules
Boîtier et installation
- Dans tous les modèles, l’électronique du capteur est logée dans un MACROLON robuste avec une protection IP67
- L’ouverture des trous du couvercle est disponible pour vous permettre de fixer la base de l’émetteur directement sur un panneau ou un mur
- La précision de mesure est indépendante de la position de l’émetteur
- Cependant, il est conseillé de monter l’émetteur de sorte que le capteur soit orienté vers le bas pour réduire la poussière et la saleté sur le filtre
- Si l’installation est dans un environnement ouvert, il est recommandé d’utiliser un port statique spécial pour minimiser les erreurs causées par le flux de vent sur la pression d’entrée
Types disponibles dans ces séries:
- HD9908TBARO : Émetteur barométrique numérique 800 ÷ 1100mbar avec indication LCD. Sorties: 0 ÷ 20mA, 4 ÷ 20mA, 0 ÷ 1Vdc, 0 ÷ 5Vdc. Plage de températures de fonctionnement -20 ° C ÷ + 60 ° C
