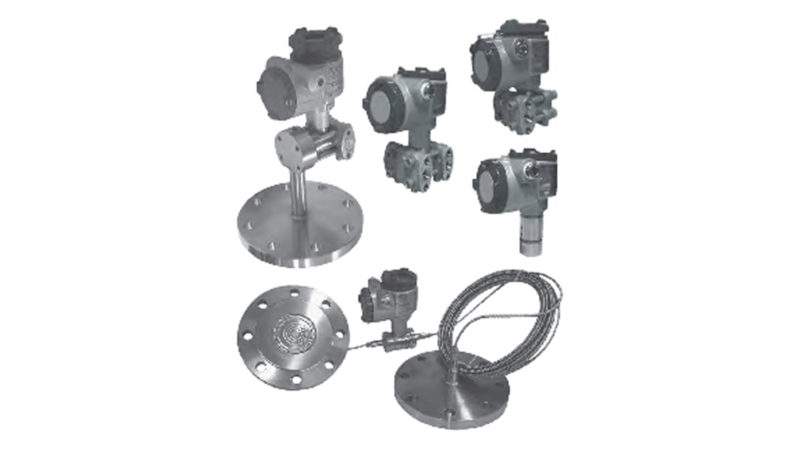

Transmetteur de pression avec fonction de sécurité
Avec fonction de sécurité est constitué par un capteur micro-capacitif au Silicium unique et largement éprouvé
Ref : FDSF5
avantages
- Le traitement numérique embarqué des grandeurs physiques apporte des performances et fonctionnalités exceptionnelles
- Le transmetteur de pression avec fonction de sécurité est conforme aux niveaux d’intégrité de la sécurité 2/3 suivant IEC 61508
Fichiers en téléchargement
Données techniques
Fonction de sécurité
- Des caractéristiques logicielles spécifiques ont été intégrées pour respecter les niveaux d’intégrité de la sécurité 2 (HFT* = 0) et 3 (HFT = 1) suivant le standard IEC 61508
* olérance aux erreurs de manipulation
Précision exceptionnelle et influence minimale de l’environnement
- Le capteur micro-capacitif au silicium assure cette précision sur toutes les étendues de mesure sans réglage supplémentaire
- Le concept de « cellule de mesure flottante » permet de minimiser les erreurs dues au variations des paramètres tels que : température, pression statique, surpression que l’on rencontre couramment dans les industries de procédés
Conception modulaire
- L’électronique, les indicateurs ainsi que les boîtiers électroniques sont interchangeables entre tous les modèles de capteurs de la série FCX-AII
Protocoles de communication révision 7
- Le transmetteur de pression de la série FCX–AII inclut des protocoles de communication numériques compatibles à la fois avec le protocole propriétaire et avec le protocole HART
- Tous les appareils HART sont compatibles avec les transmetteurs FCX-AII
Souplesse d’utilisation
- Le transmetteur FCX-AII s’adapte à la plupart des procédés de l’industrie grâce aux options suivantes :
- Indicateur analogique monté côté unité électronique ou côté bornier de raccordement
- Indicateur numérique LCD à 6 chiffres avec diagrammes par incréments de 5 %
- Agréments pour installation en zones dangereuses sur demande
- Filtre RFI et parasurtenseur intégré
- Boîtier électronique en acier inoxydable
- Pièces en contact avec le fluide en matières noble
Fonction de linéarisation programmable
- Le signal de sortie est librement programmable (Jusqu’à 14 points de compensation par approximation)
Valeurs de repli programmable (< 4 mA : 3,4 à 3,8 mA / >20 mA : 20,8 à 22,5 mA)
- La valeur de repli peut être programmée par le communicateur portable pour répondre aux recommandations NAMUR NE43
Étalonnage sans pression de référence
- Grâce à la nouvelle conception de la cellule et de l’électronique de pointe, la fiabilité de l’étalonnage réalisé à partir du communicateur portable sans pression de référence est équivalente à l’étalonnage avec pression de référence
