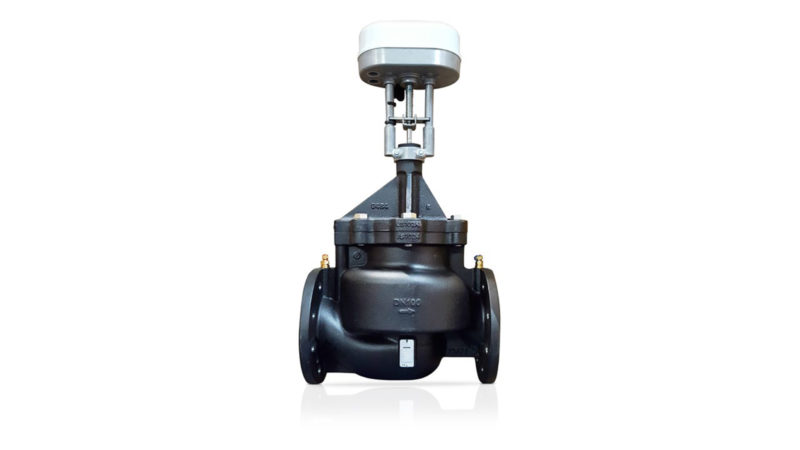

Soupapes de commande indépendantes de la pression PN16 avec bride
Connexions DN50, DN65, DN80, DN100, DN125, DN150
Ref : PICVs
Avantages
- Fournissent un contrôle modulant avec pleine autorité indépendamment toute fluctuation de la pression différentielle du système
- Vannes spéciales combinant une automatique réglable de l’extérieur soupape d’équilibrage, soupape de commande de pression différentielle et vanne de régulation modulatrice pleine autorité
- Utilisées pour le chauffage et systèmes de refroidissement dans les applications avec unités de traitement d’air, chaleur Échangeurs ou circuits de mélange
Fichiers en téléchargement
Données techniques
Données techniques DN50 – DN80
- Boîtier de soupape : GJL-250 PN16
- Contrôleur DP : Acier inoxydable
- Ressort : Acier inoxydable
- Diaphragme : EPDM renforcé
- Joint torique : EPDM
- Classe de pression : PN16
- Course : 20 mm
- Connexions à bride : ISO 7005-2 / EN 1092-2
- Max. pression différentielle : 600 kPa
- Plage de température moyenne : 0 ° C à 120 ° C
Données techniques DN100 – DN150
- Boîtier de vanne DN100 – DN150 : GJL-400 PN16 / PN25
- Boîtier de vanne DN125 : GJL-250 PN16
- Contrôleur DP : Acier inoxydable
- Ressort : Acier inoxydable
- Diaphragme : EPDM renforcé
- Joint torique : EPDM
- Classe de pression : PN16 / 25
- Course DN100 – DN125 : 40 mm
- Course DN150 : 43 mm
- Connexions à bride : ISO 7005-2 / EN 1092-2
- Max. pression différentielle : 600 kPa
- Plage de température moyenne :
- DN100 – DN125 : 0 ° C à 120 ° C
- DN150 : 0 ° C à 110 ° C
