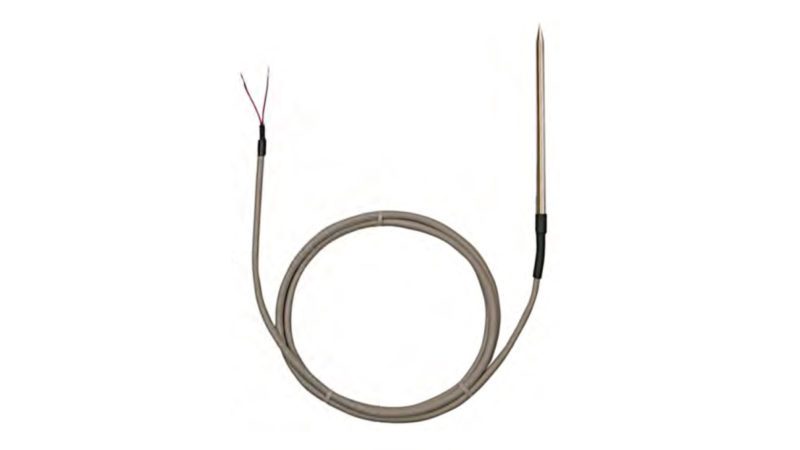

Sonde de température filaire à piquer et à élément résistif PT100 & PT1000 / CTN, NI1000 et KTY
Ref : SFP / SFPN
Fichiers en téléchargement
Données techniques
SFP
- Température d’utilisation : De -50 °C à +400 °C
- Type de capteur :
- En standard : PT100, classe A, 3 fils, simple enroulement.
- En options : PT1000,classe A,2 fils PT 100 1/3 DIN, 1/10 DIN 3 ou 4 fils
- Duplex pour tous les éléments 2×2 ou 2×3 fils
- Température de stockage : – 20 +80 °C
- Température d’utilisation du câble :
- PVC : de -40 °C à +120 °C
- Silicone : de -50 °C à +180 °C
- PFA : de -50 °C à +260 °C
- Soie de verre – Tresse inox : de -50 +400 °C
- Plongeur :
- En standard : inox 316 L, embout à piquer, sertissage hexagonal avec gaine thermorétractable.(Sauf câble soie de verre avec sertissage sur gaine inox)
- En option : double (IP65) ou triple (IP68) sertissage circulaire, ressort de courbure ou flexible inox de protection
- Indice de protection (selon norme CEI 60529) :
- IP65 : protection contre les projections d’eau venant de toutes les directions
- IP68 : protection contre l’immersion permanente
SFPN
- Température d’utilisation : -40 à +120 °C
- Type de capteur :
- CTN 2 fils : CTN 25 KΩ béta 3977, CTN 10 KΩ béta 3977, CTN 10 KΩ béta 3988, CTN 3 KΩ / 3977, autres réfs voir références
- NI1000 2 fils, courbe 6180 ppm/K, stabilité <0,1% à 100 heures température max
- KTY81/121 : -55 à +150°C, 990 Ω à 25°C
- Options : Duplex pour tous les éléments, 2×2 fils
- Température de stockage : – 20 +80 °C
- Température d’utilisation du câble : PVC : de -40 °C à +120 °C
- Plongeur : Inox 316 L, embout à piquer en standard sertissage hexagonal avec gaine thermorétractable. En option : double sertissage circulaire IP65, triple sertissage circulaire IP68 et ressort de courbure
- Indice de protection (selon norme CEI 60529) :
- IP65 : protection contre les projections d’eau venant de toutes les directions
- IP68 : protection contre l’immersion permanente
