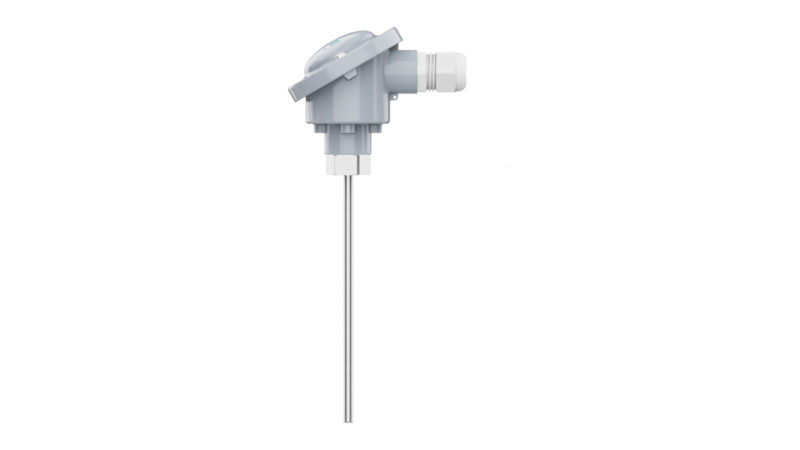

Sonde de température à tête de raccordement Din B et à élément résistif
Ref : STB / STBV / STBMA
Fichiers en téléchargement
Données techniques
STB
- Température d’utilisation (Suivant référence) : -50 à +400 °C
- Type de capteur :
- En standard : PT100, classe A, 3 fils, simple enroulement
- En option : PT1000,classe A, 2 fils, PT 100 1/3 DIN, 1/10 DIN 3 ou 4 fils
- Duplex pour tous les éléments 2×2 ou 2×3 fils
- Température de stockage : De -20 à +80 °C
- Plongeur : Inox 316 L
- Raccord process : Inox 316L avec ou sans 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
- Raccordement électrique : Avec ou sans bornier. Transmetteur 4/20mA – 0/10V en option
- Tête de raccordement : Tête DIN B IP65, alliage d’aluminium avec peinture époxy et presse étoupe IP65 polyamide Ø serrage 5 à 12 mm
- Pression : 200 Bars à 25 °C
STBV
- Température d’utilisation (Suivant référence) : -50 à +400 °C
- Type de capteur :
- En standard : PT100, classe A, 3 fils, simple enroulement
- En options : PT1000,classe A, 2 fils PT 100 4 fils
- Température de stockage : De -20 à +80 °C
- Plongeur : Inox 316 L
- Raccord process : Inox 316L avec ou sans 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
- Tête de raccordement : Tête DIN B IP65, alliage d’aluminium avec peinture époxy et presse étoupe IP65 polyamide Ø serrage 5 à 12 mm
- Pression : 200 Bars à 25 °C
- Alimentation et sortie : Alimentation : 8 à 35 Vcc (10 mA max). Sortie : 0-10 V
- Calibration d’entrée :
- RTD : > de +/- 0,1% f.s ou +/- 0,2°C
- Basse résistance : > de +/- 0,1% f.s ou +/- 0,15 Ω
- Haute résistance : > de +/- 0,2% f.s ou +/- 1 Ω mV
- TC : > de +/- 0,1% f.s ou +/- 10 uV
- Calibration de sortie : Tension +/- 5 mV
- Temps de réponse (11r-90%) : Environ 200 ms
- Plages : En standard : -50 +50°C , autres plages en options
- Inpédance d’entrée : > = 10 M
- Tension de sortie : > ou = 5 Ω
- EMC (pour les environnements industriels) : Immunité : EN 61000-6-2 Emissions : EN61000-6-4
STBMA
- Température d’utilisation (Suivant référence) : -50 à +600 °C
- Type de capteur :
- En standard : PT100, classe A, 3 fils, simple enroulement
- En option : PT1000,classe A, 2 fils, PT 100 1/3 DIN, 1/10 DIN 3 ou 4 fils
- Température de stockage : De -20 à +80 °C
- Plongeur : Inox 316 L
- Raccord process : Raccord inox 316L 1/4″, 1/2″, mâle au pas Gaz ou NPT (autre filetage sur demande)
- Tête de raccordement : Tête DIN B IP65, alliage d’aluminium avec peinture époxy et presse étoupe IP65 polyamide Ø serrage 5 à 12 mm
- Pression : 200 Bars à 25 °C
- Alimentation / sortie : Alimentation : 8 à 35 Vcc dans la boucle. Sortie : 4-20 mA, plage de signal mini : 16 mA
- Indication de rupture capteur : Programmable 3,5…23 mA
- Précision : Mieux que 0,1% de l’echelle
- Plages : En standard : -50 +50°C , autres plages en options
- Temps de réponse : 0,33 à 60 s
- Immunité CEM : < ±0,5% de l’EC
