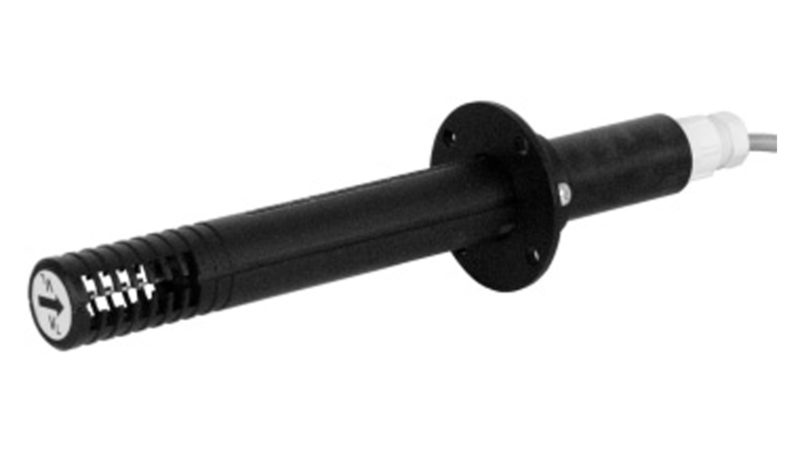

Sonde de flux
Plage de surveillance 0,2...1m/s ou 0,2...10m/s
Ref : INT510
avantages
- Mesure la vitesse du flux d’air et émet un signal
- Fonctionne selon le principe calorimétrique et mesure des vitesses de flux d’air comprises entre 0,2 et 1m/s ou 0,2 et 10m/ s
- Côté sortie, une tension analogique de DC 0…10V, rapportée à L, est disponible
- Ce signal peut ensuite être traité dans des relais de commande avec valeurs limites, des régulateurs, des instruments d’affichage et des installations CND
Fichiers en téléchargement
Données techniques
- Tension d’alimentation : DC 24V ±20%
- Température ambiante admissible : -5 °C …+60°C
- Consommation max. de courant : 25mA
- Plage de mesure : 0,2…1m/s (courbe A) 0,2…10m/s (courbe B)
- Tension de sortie : DC 0…10V, limitée à 10,5V
- Résistance de charge minimale : 10kΩ
- Précision (ϑU 5…45°C et 1013hPa) : – plage de mesure 0,2…10m/s ±(0,03m/s +5% de val. max.) – plage de mesure 0,2…1m/s ±(0,3m/s +5% de val. max.)
- Vitesse max. admissible pour le flux d’air : 35m/s
- Temps de montée : – après établissement de la tension d’alimentation – en cas de bouleversement thermique de 10K (vL=1m/s) : <20s
- Sens de montage de la sonde : flèche dans le sens du flux
- Boîtier : PA6 GF30
- Raccordement : câble d’alimentation 2,5m LiYCY 3×0,25mm²
- Classe de protection d’après EN 60529 : IP20
- Poids : env. 150g
