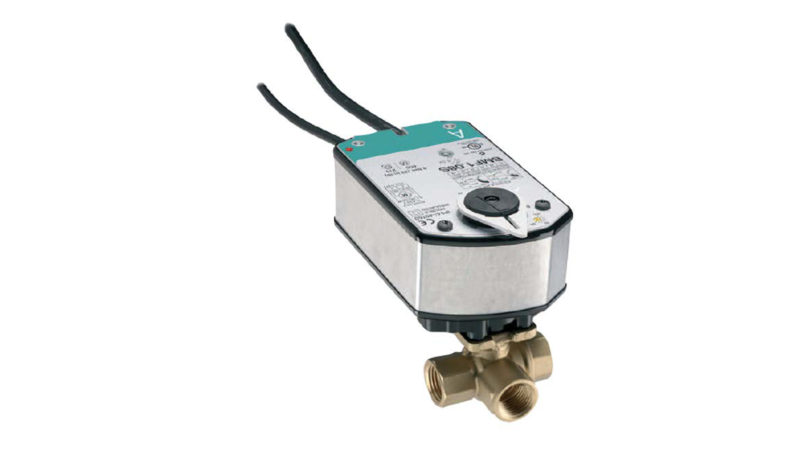

Servomoteurs électriques retour à zéro 8 Nm
Avec Ressort de Rappel - pour Ball Valve DN 32 à 50 mm
Ref : BxFx.08(S)
Avantages
- Actionneurs à montage direct
- Servomoteurs bidiretionnels utilisés pour fournir un positionnement précis des vannes JVx05 (du DN 32 au DN 50), pour toutes les applications de HVAC
- Un contact auxiliaire intégré, indique la position de fin de course ou fonctionne comme un interrupteur à l’intérieur de la plage de rotation
- Une échelle graduée de 0 à 100% et un indicateur de position fournissent une indication visuelle de l’ouverture de la vanne
- En cas de coupure de courant, le système de ressort mécanique fournit le couple nominal nécessaire pour ouvrir ou fermer la vanne
Fichiers en téléchargement
Données techniques
- Couple Nominal 8 Nm : Fournit le couple nécessaire pour motoriser les Ball Valve en DN32, 40 et 50 mm
- Ressort de Rappel mécanique : Fournit le mécanisme le plus fiable vendu aujourd’hui, sans batteries (pouvant tomber en panne, s’user ou se remplacer)
- Montage Direct : N’exige aucun kit de montage supplémentaire car les servomoteurs BxFx.08 (S) sont équipés d’une platine d’acouplement et d’une vis captive pour une adaptation directe et facile sur la vanne
- Montage Réversible : Fonctionne en sens horaire ou anti-horaire
- Degré de Protection IP 54 : Fournit un haut degré de protection contre la poussière, les éclaboussures d’eau et le manque de soin
- Détection de blocage électronique : Protège contre les surcharges dans tous les angles de rotation. La consommation électrique est réduite en mode de maintien
- Construction à double isolation : Ne requiert pas de connexion électrique à la terre pour être conforme à la réglementation
- Commande par microprocesseur Brushless DC (types BBF1.08 et BMF1.08) : Fournit un temps de course indépendant du couple.
- Commutateur Externe de Sélection de Mode (types BBF1.08(S) et BMF1.08(S) : Sur les modèles en commande à 3 points (BBF1.08(S), il permet l’inversion du signal de commande. Sur les moteurs proportionnels (BMF1.08(S), il procure l’étalonnage, le choix du signal d’entrée (0 ou 2 V) et l’inversion du signal de commande
- Câbles intégrés, colorés et numérotés : Simplification de l’installation et du câblage
- 2 Contacts auxiliaires intégrés (en option) : Intégrés dans le servomoteur, deux commutateurs unipolaires à deux directions et deux isolations avec réglage continu du point de commutation. Facilite la sécurité de l’interface ou de signalisation
- Commande Forcée (sur les modèles proportionnels) : Grâce au câblage, possibilité de positionner le servomoteur
- Produits agréés CE, UL et C-Tick, fabriqués sous la norme qualité
