Ref : BAF1.03(S) / BAF2.03(S) / BMF1.03(S)Z / BBF1.03(S)Z

Avantages

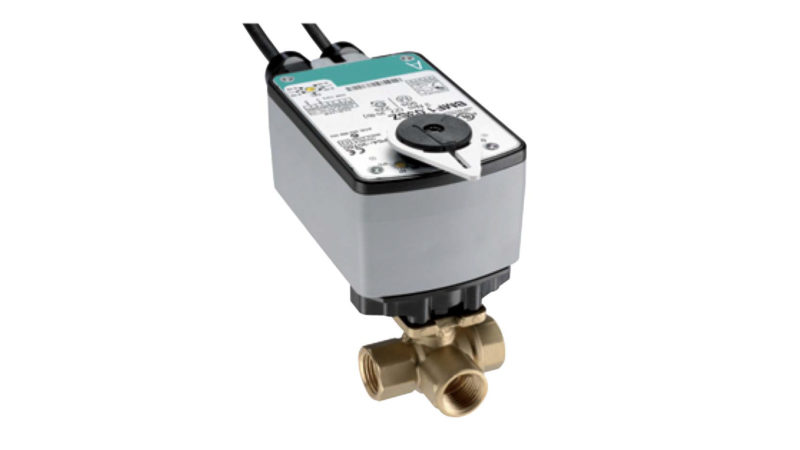

  • Ces servomoteurs bidirectionnels sont utilisés pour fournir un positionnement précis des vannes JVx05 (du DN 15 au DN 25), pour toutes les applications HVAC
  • Un contact auxiliaire intégré, indique la position de fin de course ou fonctionne comme un interrupteur à l’intérieur de la plage de rotation
  • Une échelle graduée de 0 à 100% et un indicateur de position fournissent une indication visuelle de l’ouverture de la vanne

Données techniques

  • En cas de coupure de courant, le système de ressort mécanique fournit le couple nominal nécessaire pour ouvrir ou fermer la vanne
  • Cette série comprend les signaux de commande suivants :
    • TOUT OU RIEN, alimentation 24 Volts ca/cc, 100 à 240 Volts ca
    • TOUT OU RIEN et FLOTTANT, alimentation 24 Volts ca/cc
    • PROPORTIONNEL, alimentation 24 Volts ca/cc, commande 0(2)…10 Volts cc – ou 0(4)…20 mA avec résistance non fournie
  • Couple Nominal 3 Nm : Fournit le couple nécessaire pour motoriser les Ball Valve en DN15, 20 et 25 mm
  • Ressort de Rappel mécanique : Fournit le mécanisme le plus fiable vendu aujourd’hui, sans batteries (pouvant tomber en panne, s’user ou se remplacer)
  • Montage Direct : N’exige aucun kit de montage supplémentaire car les servomoteurs BxFx.03 (S) (Z) sont équipés d’une platine d’accouplement et d’une vis captive pour une adaptation directe et facile sur la vanne
  • Montage Réversible : Fonctionne en sens horaire ou anti-horaire
  • Degré de Protection IP 54 : Fournit un haut degré de protection contre la poussière, les éclaboussures d’eau et le manque de soin
  • Détection de blocage électronique : Protège contre les surcharges dans tous les angles de rotation. La consommation électrique est réduite en mode de maintien
  • Construction à double isolation : Ne requiert pas de connexion électrique à la terre pour être conforme à la réglementation
  • Commande par microprocesseur Brushless DC : (types BBF1.03Z et BMF1.03Z) Fournit un temps de course indépendant du couple
  • Commutateur Externe de Sélection de Mode : (types BBF1.03(S)Z et BMF1.03(S)Z) : Sur les modèles en commande à 3 points (BBF1.03(S)Z), il permet l’inversion du signal de commande. Sur les moteurs proportionnels (BMF1.03(S)Z), il procure l’étalonnage, le choix du signal d’entrée (0 ou 2 V) et l’inversion du signal de commande
  • Câbles intégrés, colorés et numérotés : Simplification de l’installation et du câblage
  • Commande Forcée (sur les modèles proportionnels) : Grâce au câblage, possibilité de positionner le servomoteur
  • Produits agréés CE, UL et C-Tick, fabriqués sous la norme qualité ISO 9001

Options et accessoires

  • Contact auxiliaire intégré  :  Intégré dans le servomoteur, un commutateur unipolaire à deux directions et deux isolations avec réglage continu du point de commutation. Facilite la sécurité de l’interface ou de signalisation
