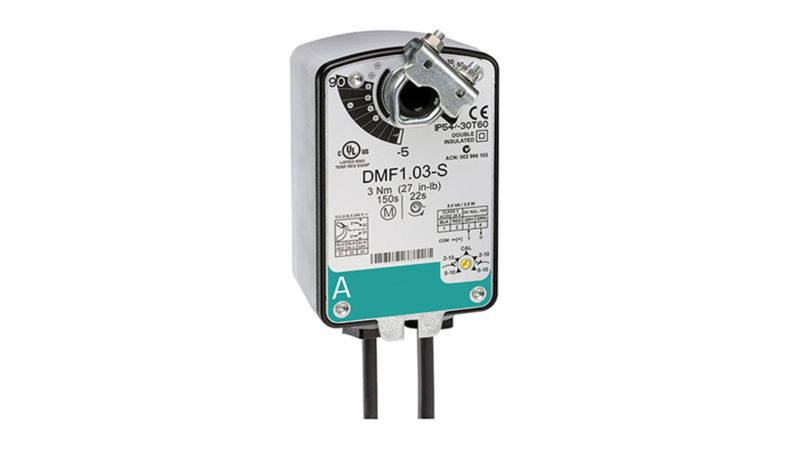

Servomoteurs Electriques RETOUR A ZERO 3 Nm Avec Ressort de Rappel
Ref : DxFx.03(S)
Avantages
- Actionneurs à montage direct
- Ces servomoteurs bidirectionnels ne nécessitent pas de tringlerie, et s’adaptent facilement aux axes ronds ou carrés grâce à la noix standard fournie avec le servomoteur
- Ces servomoteurs développent un couple de 3 Nm, sur la course électrique et sur le ressort de rappel
- Un contact auxiliaire intégré indique la position de fin de course ou fonctionne comme un interrupteur à l’intérieur de la plage de rotation
- Ces servomoteurs fonctionnent sur un angle de 95°. Une échelle graduée de -5° à 90° et un indicateur de position fournissent une indication visuelle de la course
- En cas de coupure de courant, le système de ressort mécanique fournit le couple nominal nécessaire pour le ramener à sa position d’origine
Fichiers en téléchargement
Données techniques
- Couple Nominal 3 Nm : Fournit un couple élevé dans un format compact pour élargir la gamme des applications clapets d’air dans les systèmes CVC
- Montage Direct : Ne nécessite ni manivelle, ni kit d’adaptation : montage direct sur les axes ronds de 6 à 12 mm de diamètre et axes carrés de 6 à 8 mm de côté
- Montage Réversible : Fonctionne en sens horaire ou anti-horaire
- Détection de blocage électronique : Protège contre les surcharges dans tous les angles de rotation. La consommation électrique est réduite en mode de maintien. L’actionneur peut être en position d’attente sur tout l’angle de rotation, sans la nécessité d’une fin de course mécanique
- Construction à double isolation : Élimine le besoin de connexion électrique à la terre pour être conforme à la réglementation
- Commande par microprocesseur Brushless DC (types DBF et DMF) Fournit un temps de course indépendant du couple
- Commutateur Externe de Sélection de Mode (types DBF et DMF) Sur les modèles en commande à 3 points (DBF), il permet l’inversion du signal de commande. Sur les moteurs proportionnels (DMF), il procure l’étalonnage, le choix du signal d’entrée (0 ou 2 V) et l’inversion du signal de commande
- Câbles intégrés, colorés et numérotés : Simplification de l’installation et du câblage
- Contact auxiliaire intégré (en option) : Intégré dans le servomoteur, un commutateur unipolaire à deux directions et deux isolations avec réglage continu du point de commutation. Facilite la sécurité de l’interface ou de signalisation
- Commande Forcée (uniquement sur les modèles proportionnels) Prends en charge la commande manuelle des applications à travers le câblage
- Fabriqué sous la norme qualité ISO 9001
