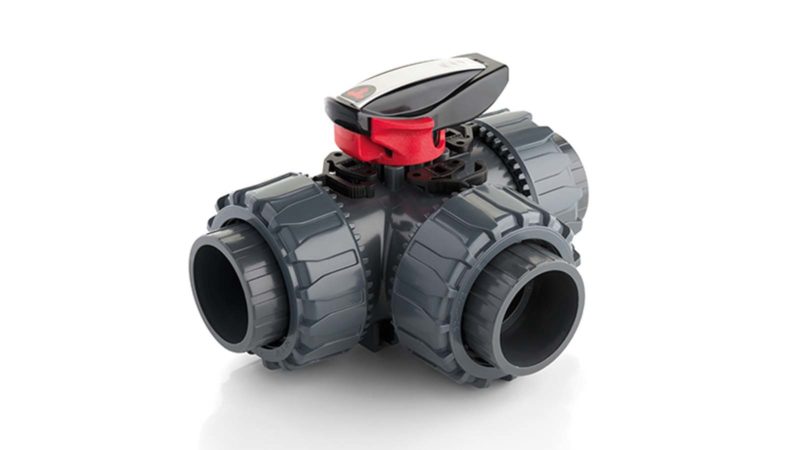

Robinet à boisseau sphérique 3 voies
Ref : TKD
Avantages
- Introduit un haut standard de référence élevé dans la conception des vannes thermoplastiques
- Robinet à boisseau sphérique à deux écrous union à démontage radial et conforme aux exigences les plus sévères des applications industrielles
- Muni du système de personnalisation
Fichiers en téléchargement
Données techniques
- Système de raccordement pour joints à coller, filetés et à brides
- Système breveté de porte-ballon SEAT STOP® qui vous permet de micro-ajuster le ballon sièges et minimiser les effets de la force axiale
- Démontage radial facile permettant un remplacement rapide des joints toriques et de la bille sièges sans aucun outil
- Corps de vanne PN16 True Union conçu pour le moulage par injection de PVC-U rigide équipé d’alésages intégrés pour l’actionnement. Exigences de test conformes à la norme ISO 9393
- Possibilité de démonter les tuyaux en aval avec la vanne en position fermée position
- Tige à finition de surface élevée avec double joint torique et double clé de connexion à la balle, équipé d’un indicateur visuel de position de la balle pour une bonne prise en main installation
- Support intégré pour l’ancrage de la valve
- Possibilité d’installer des actionneurs pneumatiques et/ou électriques grâce au tour d’ancrage robuste pour une automatisation facile et rapide à l’aide du Power Quick modules (optionnel)
- Possibilité d’avoir une poignée avec micro-interrupteur de fin de course LSQT intégré, même si un retrofit dans des installations existantes
Spécifications techniques
- Construction : Vanne à boisseau sphérique True Union à 3 voies avec support verrouillé et écrous-raccords
- Gamme dimensionnelle : DN 10 ÷ 50
- Pression nominale : PN 16 avec eau à 20 °C
- Plage de température : 0 °C ÷ 60 °C
- Normes d’accouplement
- Soudure au solvant : EN ISO 1452, EN ISO 15493, BS 4346-1, DIN 8063, NF T54-028, ASTM D 2467, JIS K 6743. Capacité de raccord de tuyau selon EN ISO 1452, EN ISO 15493, DIN 8062, NF T54-016, ASTM D 1785, JIS K 6741
- Filetage : ISO 228-1, DIN 2999, ASTM D 2467 JIS B 0203
- Normes de référence
- Critères de construction : EN ISO 16135, EN ISO 1452, EN ISO 15493
- Méthodes d’essai et exigences : ISO 9393
- Critères d’installation : DVS 2204, DVS 2221, UNI 11242
- Accouplements d’actionneurs : ISO 5211
- Matériau du clapet : PVC-U
- Matériau du joint EPDM, FKM (joint torique de taille standard); PTFE (sièges à billes)
