Pinces ampèremétriques pour la mesure de la résistance de terre
DESCRIPTION
Pinces ampèremètriques pour la mesure de la résistance de terre directement sur les déperditeurs et la mesure du courant de fuite jusqu’à 20A AC

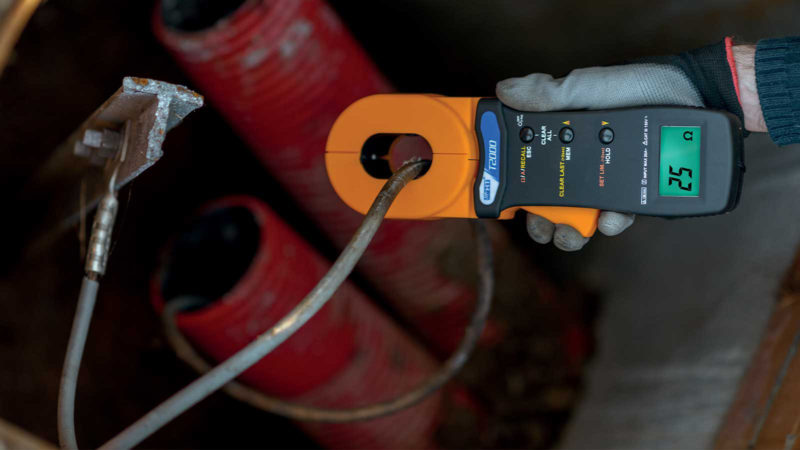

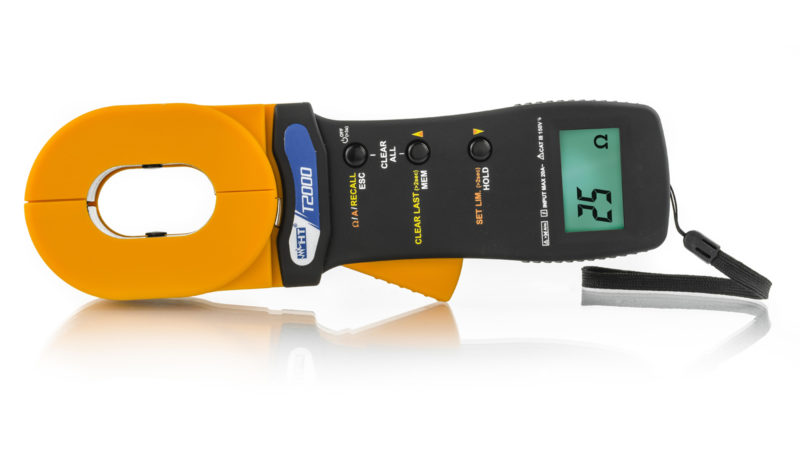

T2000 et T2100 sont des pinces ampèremètriques professionnelles conçues spécialement pour évaluer la résistance des déperditeurs de terre sans l’exigence de débrancher les pièces de l’installation.
La partie interne de l’instrument est composée de deux tores, le premier lit le courant et le deuxième génère la tension. Le tore de tension génère une puissance (E) sur la boucle (loop) en mesure (de résistance R). Un courant (I) se génère donc sur la boucle et est mesuré par le tore de courant.
De la connaissance des paramètres E et I l’instrument indique à l’écran la valeur de la résistance R calculée comme rapport. La mesure effectuée par l’instrument peut être utilisée si les déperditeurs ne s’influencent pas réciproquement. T2000 mesure aussi le courant en AC jusqu’à 20A et le courant de fuite avec résolution 0.1mA. L’instrument est conforme à la norme IEC/EN61010-1 en CAT IV 300V, CAT III 600V, il est parfait pour relever les mesures en environnements civils et industriels.
