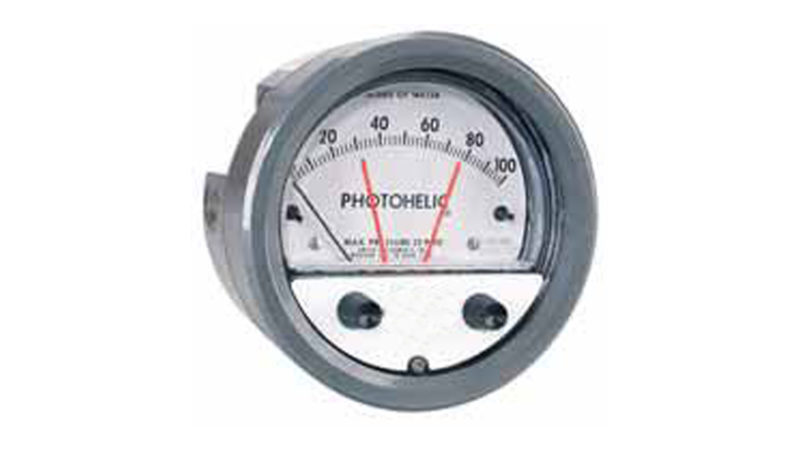

Photohelic Indicateur / Contrôleur de pression
Ref : 3000MR / 3000MRS
Avantages
- Combinent les fonctions de pressostats de pression différentielle précis et hautement reproductibles avec celles d’un indicateur de pression analogique éprouvé et à longue durée de vie Magnehelic
- Des boutons moletés externes sur la face avant de l’indicateur permettent un réglage aisé des points de consigne
- La lecture de la pression n’est pas affectée par les fonctions pressostatiques
- Le Photohelic peut être encastré dans une découpe de 122mm de diamètre ou monté en surface
- Utilisent un relais électromécanique polyvalent à contacts dorés pour circuits intrinsèques
Fichiers en téléchargement
Données techniques
- Utilisation : Air et gaz non combustibles compatibles
- Précision : ±2% de la pleine échelle (3000-0 ±3% de la PE). (3000-00 +4% de la PE)
- Pressions Limites : -20’’ Hg. à 25 psig (-0.677 bar à 1.72 bar). Option MP; 35 psig (2.41 bar), option HP; 80 psig (5.52 bar)
- Températures Limites : 20 à 120°F. (-6.67 à 48.9°C)
- Connexions : 1/8 NPTfemelle (prise à l’arrière et sur le côté)
- Taille : cadran diam. 4’’ (101.6 mm), 5’’ (127 mm) O.D. x 3-1/8’’ (79.38 mm)
- Poids : 1.8 Ib (816 g)
- Contacts Relais : 2 SPDT (charge résistive) 1.0A @ 30 VDC, 0.3A @ 110 VDC ou 0.5A @ 125 VAC. contacts dorés utilisables pour courants intrinsèques
- Raccordements électriques : câble à 8 fils 18’’ (46 cm). longueurs optionnelles jusqu’à 100’’ (30.5 m)
- Alimentation : 24 VDC, régulé ±10%
- Installation : en position verticale
- Réglage des points de consigne : 2 boutons en façade
- Homologation : CE
