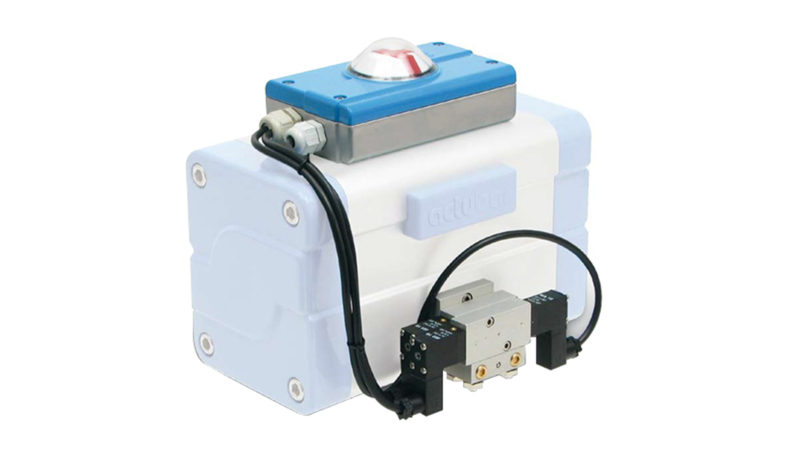

Module du système de commande de soupape
Ref : POSITURN2
Avantages
- Positionneur électropneumatique et simultanément une unité de commande à 3 positions spécialement conçue pour les actionneurs pneumatiques fraction de tour
- Il s’agit d’un composant modulaire économique et robuste du système de commande de soupape
Fichiers en téléchargement
Données techniques
- Positionneur 3 points en technologie 4 fils
- L’alimentation est de 24V DC
- La régulation de la position s’effectue – en fonction des exigences de sécurité – via des vannes de régulation spéciales, qui sont montées sur l’interface NAMUR
- L’angle de pivotement est mesuré par un capteur de position optoélectronique numérique
- La valeur de consigne est spécifiée comme un signal analogique
- Le processeur compare le point de consigne et les valeurs réelles et entraîne l’électrovanne
- En régime permanent, l’actionneur est bloqué pneumatiquement
- Le mode de fonctionnement momentané du positurn2 est indiqué par la lecture des quatre LED faciles à lire sur le couvercle
- La position de la valve est reconnaissable à travers le dôme indicateur visuel
