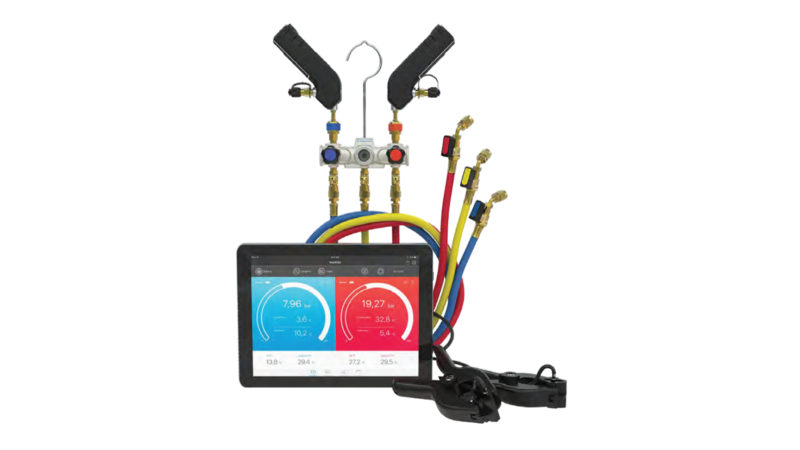

Manifold combiné sondes intelligentes et by-pass 2 voies
Ref : SiRM13
Avantages
- Design permettant un branchement simple sur les installations
- Système à double valves permettant la mesure ET le chargement/déchargement de gaz frigorigène
- Valve Schrader® intégrée pour un chargement facile du gaz frigorigène
- Gamme de mesure jusqu’à 60 bar
- Réduit l’utilisation de flexibles encombrants au minimum
- Surmoulé pour une bonne prise en main et protection
- Deux pinces de température
- Bluetooth® 4.2 faible consommation et longue portée
Fichiers en téléchargement
Données techniques
Pression
- Valves de mesure de pression : 2 valves
- Gamme de mesure : De -1 à 60 bar
- Exactitude en pression : ±0.5% de la pleine échelle
- Unités disponibles : psi, MPa, kPa, bar, foot of head
- Résolution : 0.1 psi, 0.001 MPa, 1 kPa, 0.01 bar, 1 foot of head
- Surcharge : 65 bar
- Pression d’éclatement : 150 bar
- Température d’utilisation : De -20 à 50 °C
- Température de stockage : De -20 à 60 °C
Température
- Nombre de sondes : 2 sondes à pince
- Capteurs de température : Capteurs CTN haute précision
- Gamme de température du capteur : De -40 à 150 °C
- Exactitude en température : ±1.3°C
- Température d’utilisation maximum : Mâchoires : 150 °C / Câble : 105 °C
- Unités disponible : °F, °C, K
- Résolution : 0.1 °F, 0.1 °C, 0.1 K
- Diamètre des conduits : De 6 à 42 mm
- Câble : Longueur 2 m avec connecteur Jack renforcé
- Température d’utilisation : De -20 à 50 °C
- Température de stockage : De -20 à 60 °C
Appareil
- Conditions environnementales d’utilisation : Hygrométrie : en condition de non-condensation, Altitude : altitude maximum 2000 m, Gaz non corrosifs et non combustibles
- Autonomie : 250 h (pour une mesure toutes les secondes à 20 °C)
- Bluetooth® : Bluetooth® 4.2 Classe 1
- Portée Bluetooth® : Jusqu’à 30 m (en fonction de la force du signal de la tablette ou du smartphone)
- Surchauffe et sous-refroidissement : Automatiquement calculés par l’application Manifold
- Base de données des gaz frigorigènes : 124 gaz frigorigènes
- Connexions : À l’installation : ¼’’ FFL femelle avec pousse Schrader®, Au flexible : ¼’’ MFL mâle avec valve Schrader®
- Directives européennes : 2011/65/UE RoHS II ; 2012/19/UE DEEE ; 2014/30/UE CEM ; 2014/53/UE RED
Application
- Interface claire pour une lecture facile en toutes conditions
- Visualisations : jauge, tableau, graphique
- Création de rapports de mesure avec possibilité d’ajouter des images
- Exportation du rapport en formats PDF, CSV et XML
- Enregistrement des données
- Fonction chronomètre
- Application gratuite pour appareils iOS et Android
