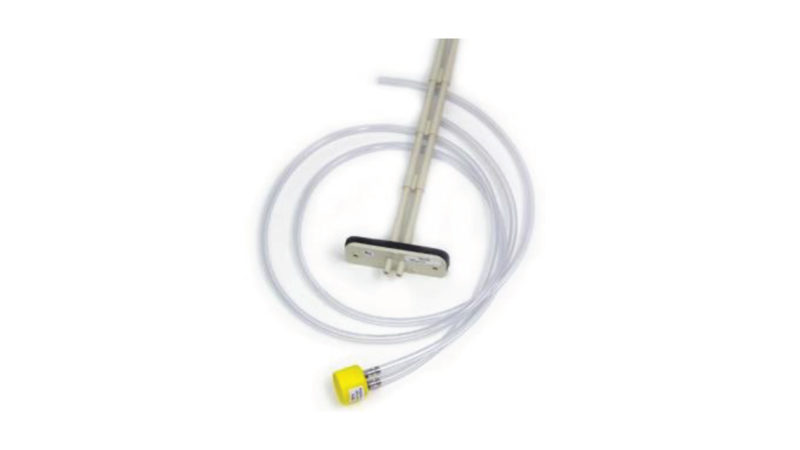

Kit de montage sur gaine pour capteurs
Ref : DBC2ZX
Avantages
- Facile à utiliser
- Couverture parfaite de la tête du capteur
- Le tuyau double peut être coupé à longueur pour s’adapter au diamètre du conduit
- Convient à tous les gaz
Fichiers en téléchargement
Données techniques
- Échantillonnage de gaz : via tube d’échantillonnage / tuyau de raccordement
- Débit : Min. 5000 m / h (3,1 mph), max. 20000 m / h (12,4 mph)
- Diamètre du conduit d’air : Min. 0,1 m (3,94 pouces), max. 1,0 m (39,37 pouces)
- Longueur du tube d’échantillonnage : 250 mm (9,84 po), adaptable au diamètre du conduit en coupant à la longueur: 192 mm (7,56 pouces), 133 mm (5,24 pouces) ou 77 mm (3,03 pouces)
- Longueur du tuyau : 2 x 1000 mm (39,37 pouces)
- Assemblage :
- Flèche sur l’ensemble d’échantillonnage dans le sens du flux
- Toujours installer au centre du conduit
- Gardez une distance minimale d’au moins 1000 mm par rapport aux coudes de conduits, etc.
