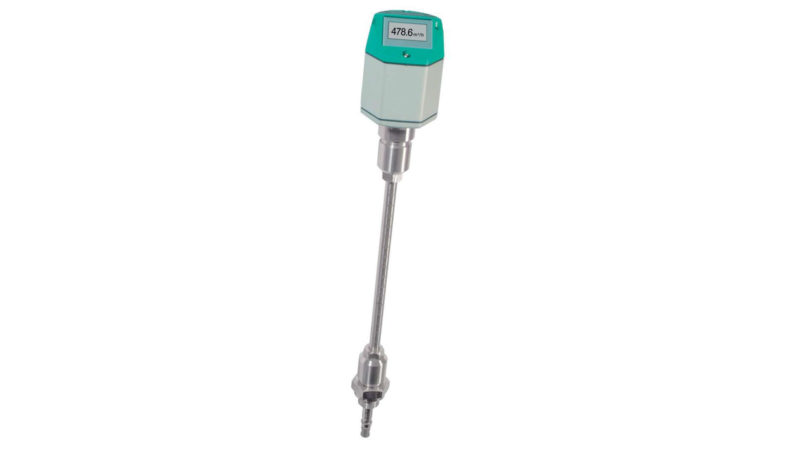

Interrupteur de sens d’écoulement pour systèmes à air comprimé
Manipulateur d’inversion pour circuits d’air comprimé
Ref : VA400
Avantages
- Afficheur intégré pour m³/h et m³
- Echelle de profondeur pour le montage exact
- Utilisable pour 1/2″ à 12″ (DN300)
- Montage facile sous pression
- Sortie analogique 4…20 mA pour m³/h ou m³/mm
- Sortie à impulsions pour m³
- Diamètre intérieur réglable avec des touches
- Compteur de consommation réinitiable
Fichiers en téléchargement
Données techniques
- Permet de déterminer le sens d’écoulement de l’air comprimé et des gaz spécialement dans les circuits fermés
- Le sens d’écoulement de l’air comprimé peut être déterminé rapidement et facilement
- Capable de détecter les plus petits changements de sens d’écoulement rapidement et sans aucun mouvement mécanique
- Il est possible de mesurer avec précision l’air comprimé alimenté et s’écoulant dans des circuits fermés
- Détecte les plus petits changements <0.1 m/s à 20°C et 1000 mbar
- Aucune pièces d’usure mécaniques
- Montage facile même sous pression
- Grandeurs de mesure : m³/h, l/mn, (1000 mbar, 20°C) pour air comprimé ou Nm³/h, Nl/mn, (1013 mbar, 0°C) pour gaz
- Réglage via logiciel : m³/h, m³/mn, l/mn, l/s, ft/mn, cfm, m/s, kg/h, kg/mn
- Réglage avec des touches : Diamètre pour le calcul du débit volumique, le compteur peut être remis à zéro
- Principe de mesure : Mesure calorimétrique
- Capteur: 2 x puce de silicium
- Milieu de mesure : air, gaz
- Types de gaz réglables via logiciel : air, azote, argon, hélium, CO2, oxygéne
- Précision : ± 4 % de la VM ± 3 % de la VM avec équilibrage de précision ISO à 5 points
- Temp. d‘utilisation : -30…110 °C tube du capteur, -30…80 °C boîtier
- Pression de service : jusq‘à 50 bars
- Sortie analogique : 4…20 mA pour m³/h ou l/ mn; sur demande: mise à l‘échelle pour cfm, m³/mn, l/ mn, l/s, ft/mn, m/s
- Sortie à impulsions : 1 impulsion par m³, signal high 24 V CC, pour 30 ms
- Raccord. sur PC : Interface SDI
- Alimentation : 24 V CC
- Charge: < 500 Ω
- Boîtier : polycarbonate
- Tube du capteur : acier inox, 1.4301 longueur de montage 220 mm , Ø 10 mm
- Filetage de montage: G 1/2″
Ø Boîtier: 65 mm
