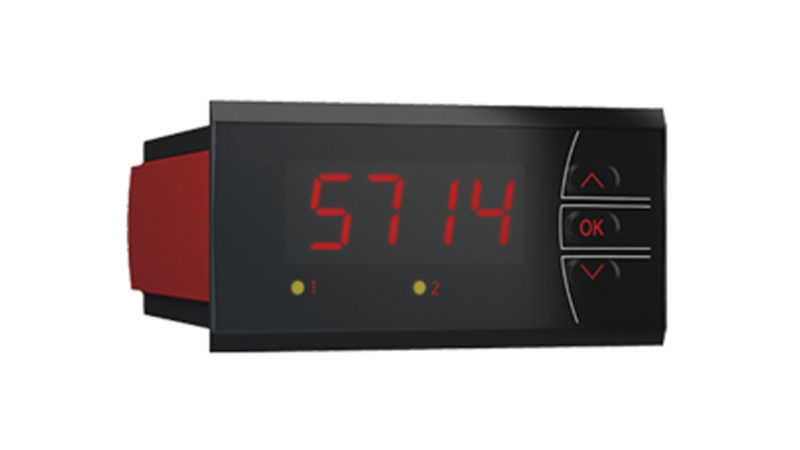

Indicateur programmable à LED
Ref : AFFUNI
Avantages
- Indicateur 4 digits à LED ROUGE de 13,8 mm avec intensité réglable. Lecture maxi. de -1999…9999 avec programmation de la position de la virgule et indication d’état des relais ON/OFF
- Entrée universelle : mA, V, Ohm, RTD, TC et potentiomètre
- Alimentation universelle 24 à 250 Vac 50/60Hz – 24 à 300 Vcc
- 4 modèles : Sans ou avec sortie(s). Jusqu’à 2 sorties relais et une sortie analogique
o Sens d’action / hystérésis / temporisation des relais réglable
o Temps de réponse de la sortie analogique réglable (lissage) - Les entrées, les sorties et l’alimentation sont isolées galvaniquement
- Programmable en façade
- Degré de protection IP65
- Indication de rupture capteur NAMUR NE43 (Haut ou bas d’échelle 23mA / 3,5 mA)
- Type d’action des relais en cas d’erreur paramétrable (maintenir / activer / désactiver)
- Fonction de test des sorties relais sans modification de la consigne.
- Huit langues peuvent être sélectionnés dans un point du menu
Fichiers en téléchargement
Données techniques
- Indicateur 4 digits à LED avec des digits de 13,8 mm de 14 segments.
- Lecture maxi. de -1999…9999 avec programmation de la position de la virgule et indication d’état des relais ON/OFF
- Entrée universelle :
- mA : 0…20 et 4…20 mA (alimentation transmetteur 2 fils 25…15 Vcc)
- V : 0/0,2…1 et 0/2…10 Vcc
- Ohm : 0…10000 Ω
- RTD : Pt10 à Pt1000 en 2,3 ou 4 fils
- TC : Type B, E, J, K, L, N, R, S, T, U
- Potentiomètre : 10 Ω…100 kΩ
- Alimentation universelle 24 à 250 Vac 50/60Hz – 24 à 300 Vcc
- Sortie courant Gammes de signal programmable 0…20/4…20/20…0/20…4 mA
- Sortie relais : 2 relais inverseurs
