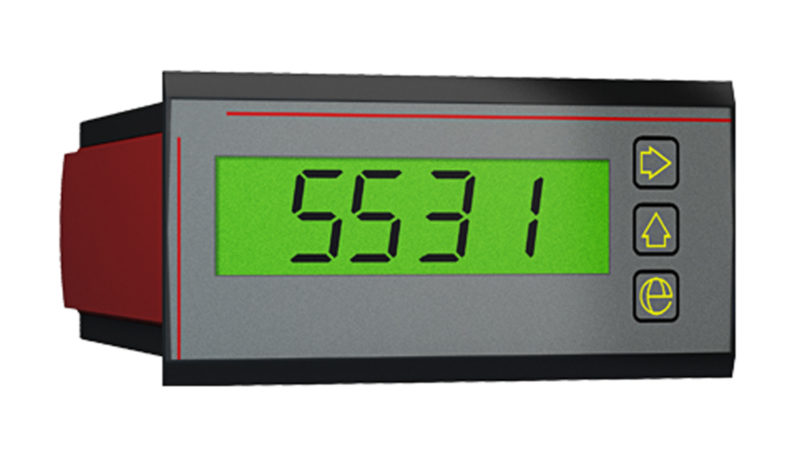

Indicateur de boucle LCD
Ref : 5531B
Avantages
- Afficheur LCD 4 digits 48 x 96 mm (1/8 DIN) alimenté par la boucle
- Paramétrage convivial réalisé avec les boutons en face avant
- Afficheur LCD à rétro-éclairage pour faciliter la lecture dans des conditions de faible luminosité
- Installation en zone sûre ou en zone ATEX
Fichiers en téléchargement
Données techniques
Applications
- Le 5531 est un afficheur directement alimenté par la boucle de courant 4…20 mA
- L’affichage est facilement configurable dans l’unité de process mesurée
- Vu qu’il ne nécessite pas de câblage d’alimentation séparé, le 5531 est parfait pour l’affichage à distance des boucles de process
- Le 5531B est adapté pour montage en zone 1 ATEX
- La version ATEX 5531B1 inclut un boîtier de protection pour une utilisation en zone 2 (gaz) ou 22 (poussière)
- La version ATEX 5531B2 inclut un boîtier de protection pour une utilisation en zone 1, 2, 21 or 22 (gaz et poussière)
Caractéristiques techniques
- La plage de mesure est comprise entre 3,6 et…23 mA, conformément à la norme NAMUR NE43
- L’affichage peut être programmé entre -9999 et 9999 via les boutons en face avant. Un affichage inverse est également possible
- L’intensité du rétro-éclairage peut être sélectionnée entre 50 et 100% pour faciliter la lecture dans des conditions de faible luminosité
- La chute de tension induite dans la boucle est ≤1,5 Vcc quand le rétro-éclairage est éteint – ce qui correspond à une résistance équivalente de 75 Ω
- Transparence HART en entrée
- Les boutons en face avant peuvent être verrouillés via un commutateur à l’arrière de l’afficheur pour éviter toute modification non autorisée
Montage / installation
- Une fois l’afficheur monté dans une façade d’armoire, l’indice de protection est IP65 pour la face avant quand le joint caoutchouc fourni est utilisé
