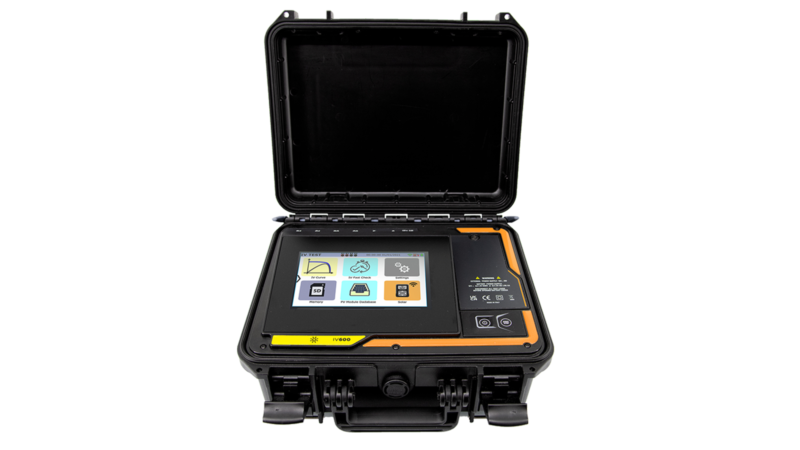

I-V600 – Instrument multifonction avancé pour les mesures de courbe I-V jusqu’à 1500V et 40A

I-V600

Ref : I-V600

DESCRIPTION

Traceur de courbe I-V pour la maintenance et le dépannage des systèmes photovoltaïques jusqu’à 1500V et 40A.

Traçage de la courbe I-V des modules et chaînes jusqu’à 1500V et 40A.
Mesure du rayonnement solaire avant et arrière pour les tests de modules monoet
bi-faciaux, même à haut rendement.
Mesure de la tension à vide et du courant de court-circuit Voc/Isc.
Base de données des performances des modules PV.
BMS (Battery Management System) pour recharger automatiquement les batteries pendant les tests.

I-V600 permet le traçage sur le terrain de la courbe I-V des modules et des chaînes jusqu’à 1500V et 40A. Une fois la courbe I-V tracée, grâce à la base de données de modules pouvant être mise à jour par l’utilisateur, l’I-V600 compare les données mesurées aux valeurs nominales fournies par le fabricant du module/chaîne testé pour renvoyer une réponse claire OK/NOT OK. La communication avec l’unité distante SOLAR-03 est accordée jusqu’à 100 m (en champ libre), et la fonction d’enregistrement dans le cas où la communication était impossible (obstacles tels que sol, structures en béton, etc.), il est toujours possible de tracer l’I-V courbe quel que soit l’environnement dans lequel se trouve l’installation.

I-V600 trace la courbe I-V des modules mono-faciaux et bi-faciaux. Selon la spécification technique CEI TS 60904-1-2, en plus du rayonnement de face avant, l’I-V600 mesure le
rayonnement de face arrière par deux capteurs différents (pour tenir compte de la nonuniformité de l’éclairement de face arrière).

I-V600 pilote jusqu’à 3 cellules de référence de rayonnement solaire, mais plus de tonnes de paramètres à régler et un risque élevé de mauvaise configuration. I-V600 reconnaît
automatiquement les paramètres d’étalonnage des cellules de référence connectées. L’épuisement de la batterie est le pire cauchemar de tout professionnel. Se retrouver sans batterie au milieu de nulle part avec un travail à livrer en quelques heures mettrait n’importe qui en difficulté. Grâce au BMS (Battery Management System) breveté, I-V600 recharge ses propres batteries en récupérant la puissance absorbée tout en traçant la courbe I-V. Avec

I-V600, il est possible d’atteindre le champ PV avec des batteries complètement déchargées, de démarrer la campagne de mesure et de la terminer avec des batteries complètement chargées. BMS a transformé le pire cauchemar en le meilleur rêve de tous les temps ! L’inversion des graphiques pour lire correctement l’affichage même en accrochant l’instrument à l’envers aux rails du module, la connexion Wi-Fi aux smartphones et tablettes et la fente pour carte microSD pour étendre la mémoire complètent les fonctions fournies par l’I-V600.
