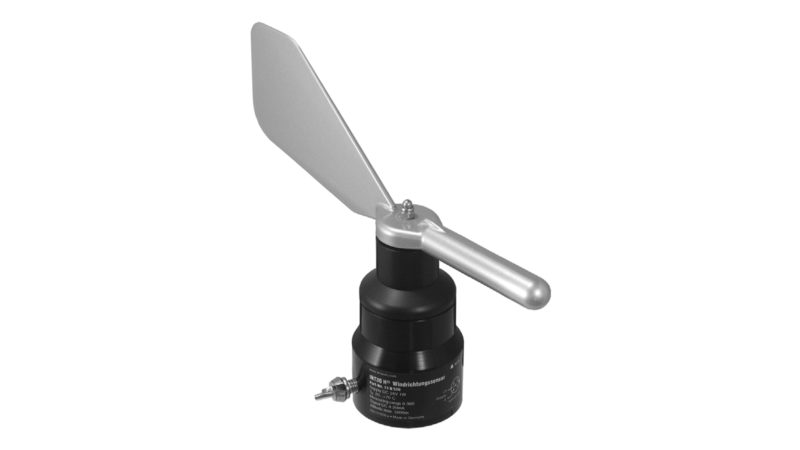

Girouette
Direction du Vent
Ref : 13N520
avantages
- Le capteur est conçu pour résister aux tempêtes et intempéries
- L’évaluation s’effectue séparément par l’intermédiaire d’un appareil de mesure, d’un instrument d’affichage ou dans la technique de réglage et de surveillance reliée
- Fabrication robuste et fiable
- Faibles couples de démarrage et tolérance de charge élevée
- Haute précision
- Saisie des valeurs sans usure
- Installation d’une extrême simplicité
- Plage de température élargie
- Protection contre les surtensions intégrée
- Homologation ULUS
- Sans maintenance
Application
- Météorologie
- Technique des bâtiments
- Hydrologie
- Énergie photovoltaïque
- Technique des services d’incendie
Fichiers en téléchargement
Données techniques
- Principe de mesure : Système capteur magnétique et sans contact
- Plage de mesure : 0-360°
- Précision : ±2,5°
- Résolution : <1°
- Vitesse de démarrage : <0,5m/s (ϑu=20°C)
- Alimentation : DC 24V ±25% Max. 21mA Protection contre inversion de polarité
- Sortie de signal : DC 4-20mA
- Disponibilité du signal : Max. 2,5s (état hors tension)
- Résistance de charge = résistance circuit et charge : Rcharge ≤ (Umin.-9)/0,02 [Ω] Umin. = tension de raccordement min.
- Type de raccordement – Capteur – Câble d’alimentation recommandé : Connecteur 5 pôles (M12) 4×0,75mm2
- Température ambiante admissible TA : -20…+70°C À condition que le capteur soit nettoyé de la neige ou de la glace
- Humidité relative autorisée : 0-100% R. H.
- Résistance : Pour une vitesse de vent de 60m/s (max. 30min)
- Indice de protection basé sur EN 60529 : IP54 avec montage conforme du capteur
- Fixation : Mât tubulaire acier Max. ∅extérieur 50mm Min. ∅intérieur 37mm
- Dimensions : Voir dimensions en mm
- Boîtier – Matériau – Résistance à l’oxydation : Aluminium, Anodisé
- Girouette – Matériau – Résistance à l’oxydation : Aluminium, Revêtement par poudrage
- Poids : Env. 450g
- Bases d’essais : EN 61000-6-2, EN 61000-6-3, EN 61010-1
- Homologation : Fichier UL no E240032
