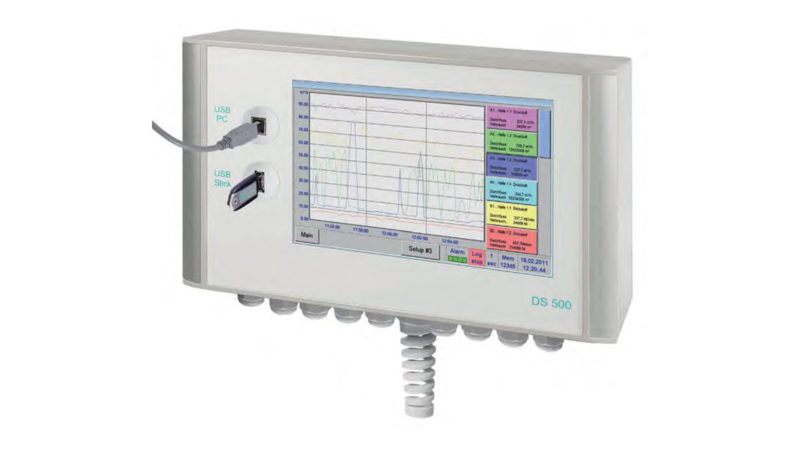

Enregistreur intelligent à écran pour air comprimé et gaz
Mesurer - Piloter - Afficher - Signaler - Sauvegarder - Évaluer
Ref : DS500
avantages
- Convivial : Afficheur de couleur de 7“ avec écran tactile…
- Polyvalent : Possibilité de raccorder jusqu’à 12 capteurs quelconques…
- Apte à l`utilisation en industrie : Boîtier métallique IP 65 ou montage dans l‘armoire de distribution…
- Disponible dans le monde entier : Apte à la mise en réseau et échange de données informatisées via serveur web
- Intelligent : Évaluations journalières/hebdomadaires et mensuelles…
- Fonction mathématique pour des calculs internes
- Fonction de totalisation pour signaux analogiques
- … cela permet de gagner du temps et d‘économiser des coûts lors de l‘installation
Fichiers en téléchargement
Données techniques
Polyvalent
- Le DS 500 détecte automatiquement jusqu’à 12 capteurs, y compris tous nos capteurs (consommation, point de rosée, pression, courant, KTY Pt 100, Pt 1000)
- Différents capteurs analogiques (0/4…20 mA, 0…1/10/30 V, impulsion) peuvent être configurés facilement en toute sécurité
- Des capteurs numériques peuvent être raccordés via RS 485, Modbus RTU et SDI
Flexible
- Apte à la mise en réseau et échange de don-nées informatisées dans le monde entier via Ethernet, serveur web intégré
Relais d’alarme/Messages de défauts
- Jusqu’á 32 valeurs limites peuvent être configurés à volonté et attribuées à 4 relais d’alarme différents
- Alarmes groupés possibles
Caractéristiques techniques
- Dimensions du boîtier : 280 x 170 x 90 mm, IP 65
- Raccordements : 18 x PG 12 pour capteurs et alimentation, relais d’alarme 1 x raccordement RJ 45 Ethernet
- Version pour armoire de distribution : Découpe de l’armoire de distribution 250 x 156 mm
- Poids : 7,3 kg
- Matériau : Fonte coulée sous pression, film façade polyester
- Entrées de capteur : 4/8/12 entrées pour capteurs analogiques et numériques librement affectables. Cf. options Capteurs numériques pour point de rosée et consommation avec SDI Interface FA/VA 400 série, Capteurs numériques externes RS 485 / Modbus RTU, autres systèmes de bus réalisables sur demande. Capteurs analogiques pour pression, température et pinces ampèremétriques pré configurés. Capteurs analogiques externes 0/4…20 mA, 0…1/10/30 V, impulsion, Pt 100 / Pt 1000, KTY
- Alimentation électrique pour capteurs : 24 V CC, max. 120 mA par capteur, bloc d’alimentation intégré max. 24 V CC, 25 W. Pour la version avec 8/12 entées de capteurs, 2 blocs d’alimentation intégrés, max. 24 V CC, 25 W chacun
- Interfaces : clé USB, câble USB, Ethernet / RS 485 Modbus RTU / TCP, SDI, autres systèmes de bus sur demande, serveur WEB en option
- Sorties : 4 relais (contacts inverseurs 230 V CA, 6 A), gestion des alarmes, relais librement programmables, alarme groupée. Sortie analogique, impulsion bouclée chez les capteurs avec propre sortie des signaux, comme p. ex. série VA/FA
- Carte mémoire : SD Memory card standard, capacité 2 Go, jusqu’à 4 Go en option
- Alimentation électrique : 100…240 V CA / 50-60 Hz, version spéciale 24 V CC
- Affichage couleur : Ecran tactile TFT 7″ transmissif, graphique, courbes, statistiques
- Précision : spécification des capteurs
- Température d’utilisation : 0…50°C
- Température de stockage : -20…70°C
