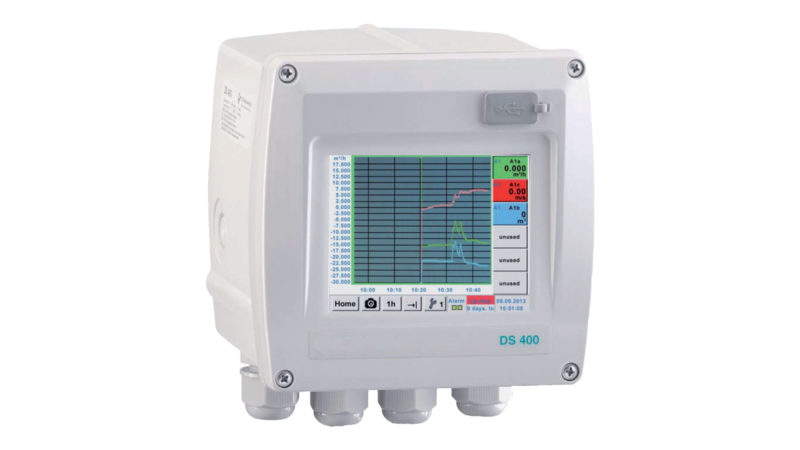

Enregistreur graphique

Supervision des paramètres pertinents de l'air comprimé et autres environnement
Ref : DS400

avantages

  • Débitmètres / compteurs
  • Affichage graphique
  • Enregistreur de données
  • Affichage pertinent
  • Web serveur

Fichiers en téléchargement

Données techniques

L’équipement standard

  • Interface USB
  • Écran graphique tactile 3,5″
  • Alimentation intégrée pour l’alimentation des capteurs
  • Sortie analogique 4…20 mA de tous les capteurs actifs raccordés
  • Sortie d’impulsion (pour les compteurs de débit) avec des débitmètres
  • 2 relais d’alarme (contacts sec, max. 230 V, 3 A)

Caractéristiques techniques

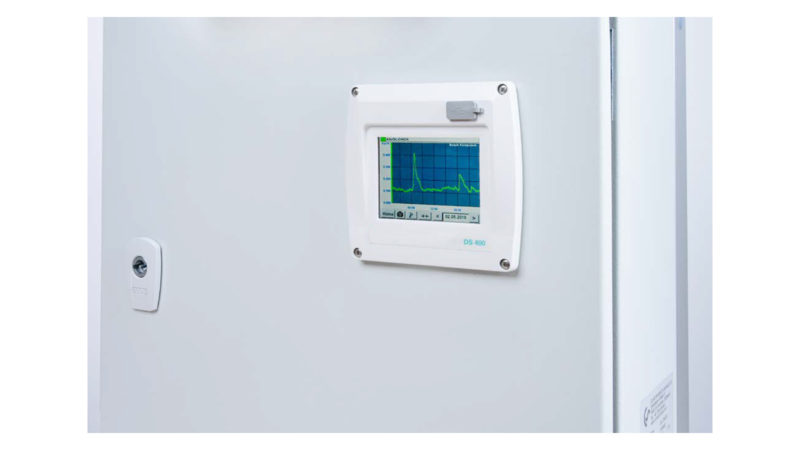

  • Dimensions : 118 x 115 x 98 mm IP 54 (boîtier mural) 92 x 92 x 75 mm (Installation en armoire électrique)
  • Entrées : 2 entrées numériques FA 5xx ou VA 5xx
  • Interface : Interface USB
  • Alimentation : 100…240 Vac, 50-60 Hz
  • Précision : Voir Spécifications du capteur
  • Sorties d’alarme : 2 relais, (sans pot.)
  • Enregistreur de données : 100 Mio. millions de valeurs mesurées début / fin, temps de mesure réglable librement
  • 2 entrées capteurs supplémentaires : Pour raccordement des capteurs de pression, de température, pinces ampèremétrique, capteurs tiers avec 4…20 mA, 0-10 V, Pt 100, Pt 1000

Options et accessoires

  • Enregistreur de données intégré pour 100 millions de valeurs
  • Interface Ethernet et RS-485 intégré
  • Serveur WEB intégré
  • « Fonction de calcul mathématique » pour 4 canaux configurables (canaux virtuels), addition, soustraction, division, multiplication
  • « Fonction de totalisation pour signaux analogiques »
  • Passerelle Profibus externe pour raccordement sur interface intégrée RS-485
