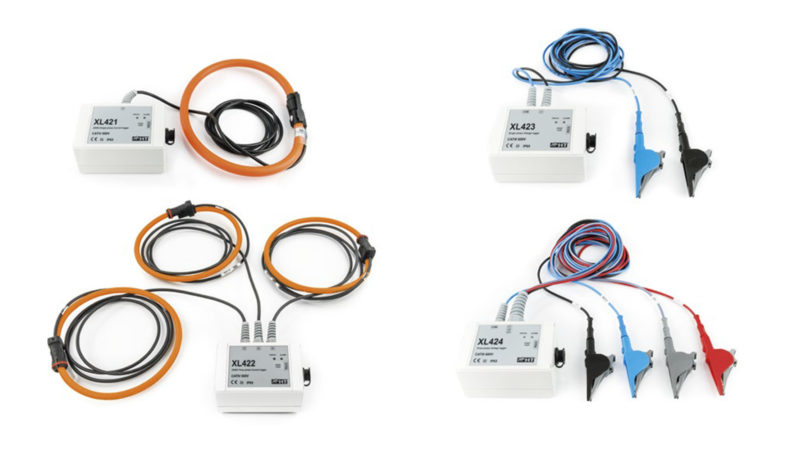

Enregistreur de données de courant et de tension TRMS monophasé et triphasé
Ref : XL421 / XL422 / XL423 / XL424
Avantages
- Effectue des mesures et des enregistrements, en valeur efficace vraie (TRMS), de courant AC jusqu’à 2500A des systèmes électriques monophasés ou triphasés 3 fils pour les applications les plus variées
- Effectue des mesures et des enregistrements, en valeur efficace vraie (TRMS), de tension AC jusqu’à 600V des systèmes électriques monophasés ou triphasés 4 fils pour les applications les plus variées
Fichiers en téléchargement
Données techniques
XL421 / XL422
- Mesure de courant monophasé TRMS (XL421)
- Mesure de courant triphasé TRMS (XL422)
- Plage de mesure : 1 2 500 A CA
- Précision : ± (1,0 % de lecture + 1 chiffre)
- Résolution : 1 A
- Fréquence de fonctionnement : 50 ± 6 Hz, 60 ± 6 Hz
- Bande passante : 3 200 Hz
- Fréquence d’échantillonnage : 64 points en 20 ms
- Période d’intégration : 1 s, 6 s, 30 s, 60 s, 5 min
- Capacité mémoire : 1 Mo
- Interface série : RS-232
- Période d’intégration………..durée en jours :
- 1s ………..5 (XL421) 1,5 (XL422)
- 6s ………..34 (XL421) 8 (XL422)
- 30s ………170 (XL421) 42 (XL422)
- 60s ………364* (XL421) 91 (XL422)
- 5min …….1820* (XL421) 455* (XL422)
- Indication du panneau avant : diodes LED
- Alimentation : 2 piles 1.5V type AA LR6
- Durée de vie de la batterie : > 6 mois (avec des batteries chargées)
- Sécurité : CEI/EN 61010-1
- Catégorie de mesure : CAT IV 600 V (à la terre)
- Isolation : Double isolation
- Niveau de pollution : 2
- Indice de protection mécanique : IP65
- Hauteur maximale : 2000 m
- Diamètre maximum des pinces flexibles : 174 mm
- Dimensions (LxlxH) : 120x80x43 mm
- Poids (piles incluses) : env. 0,5 kg
XL423 / XL424
- Mesure de tension monophasée TRMS (XL423)
- Mesure de tension triphasée AC TRMS (XL424)
- Plage de mesure : 0 600VAC
- Précision : ± (1,0 % de lecture + 1 chiffre)
- Résolution : 0,1V
- Fréquence de fonctionnement : 50 ± 6 Hz, 60 ± 6 Hz
- Bande passante : 3 200 Hz
- Fréquence d’échantillonnage : 64 points en 20 ms
- Période d’intégration : 1 s, 6 s, 30 s, 60 s, 5 min
- Capacité mémoire : 1 Mo
- Interface série : RS-232
- Période d’intégration………..durée en jours :
- 1s ………..5 (XL423) 1,5 (XL424)
- 6s ………..34 (XL423) 8 (XL424)
- 30s ………170 (XL423) 42 (XL424)
- 60s ………364* (XL423) 91 (XL424)
- 5min …….1820* (XL423) 455* (XL424)
- Indication du panneau avant : diodes LED
- Alimentation : 2 piles 1.5V type AA LR6
- Durée de vie de la batterie : > 6 mois (avec des batteries chargées)
- Sécurité : CEI/EN 61010-1
- Catégorie de mesure : CAT IV 600 V (à la terre)
- Isolation : Double isolation
- Niveau de pollution : 2
- Indice de protection mécanique : IP65
- Hauteur maximale : 2000 m
- Dimensions (LxlxH) : mm 120x80x43
- Poids (piles incluses) : env. 0,5 kg
