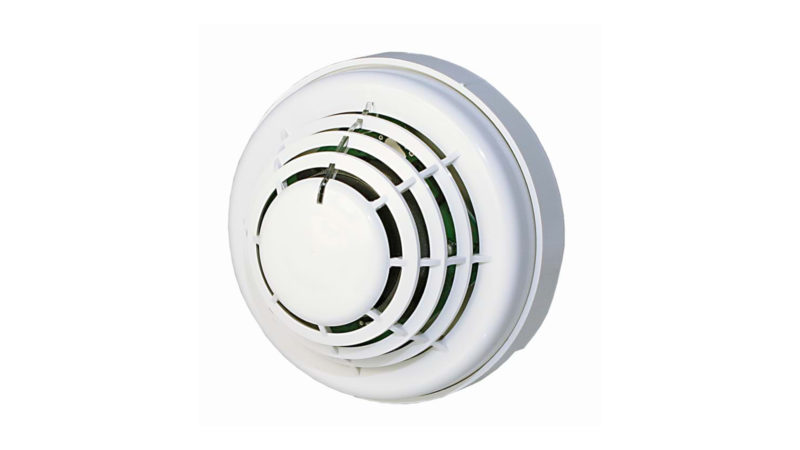

Détecteur de fumée ambiance
Données techniques
Descriptif
- L’élément sensible du détecteur est constitué d’une chambre optique utilisant l’effet Tyndall
- Un flux lumineux dont la longueur d’onde se situe dans les infrarouges permet de détecter l’introduction de fines particules issues d’un foyer dans la chambre d’analyse
- La disposition de l’émetteur et du récepteur est telle qu’ils ne sont pas en vis-à-vis. Seules les réflexions du signal lumineux sont prises en compte
- La chambre est étanche à la lumière extérieure, qui pourrait parasiter le détecteur
- Le flux lumineux renvoyé par les particules de fumée vers le récepteur infrarouge est amplifié et analysé en permanence. Lorsque la quantité de lumière reçue est supérieure à un seuil, le détecteur passe en état d’alarme
1. Monter le socle de détecteur en le fixant solidement
2. Raccorder suivant le schéma ci-joint, en respectant la polarité
3. Mettre le tableau de signalisation en service et procéder aux essais préconisés dans le manuel du tableau
Exploitation
- En cas de détection, le détecteur allume son voyant rouge et signale son état à l’équipement de contrôle et de signalisation en transmettant une surconsommation de courant. Le voyant rouge reste allumé jusqu’au réarmement du tableau.
- Matière du détecteur : ABS injecté blanc
- Socle de raccordement : référence S100
