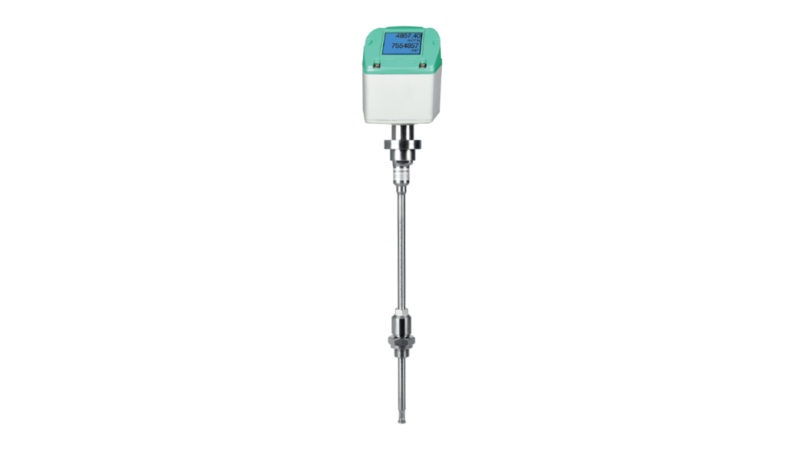

Débitmètre pour air comprimé humide
Pour mesurer immédiatement en aval du compresseur dans de l'air humide jusqu'à +180 ° C
Ref : VD500
Avantages
- Particulièrement adapté aux débits extrêmement élevés
- Temps de réponse extrement rapide : 100 ms
- Débit, compteur totalisateur, température et pression
- Mesure à des températures élevées, température max. 200 °C
- Mesure dans différents gaz en sélectionnant le type de gaz, en option
- Peut être installé sur des tyauteries de DN20 à DN500
- Installation sous pression à travers une vanne à boiseau 1/2 »
- Interface RS 485 (Modbus-RTU), 4…20 mA, sortie d’impulsion en standard
Fichiers en téléchargement
Données techniques
- Plage de mesure : jusqu’à 224 m / s / 600 m / s
- Milieu mesuré : Air, gaz non agressifs
- Précision : (m.v .: de la valeur de mesure) (f.s .: de grandeur nature) : ± 1,5% de m.v. ± 0,3% de la f.s. (20 … 224 m / s); ± 1,5% de m.v. (> 224 m / s)
- Principe de mesure : pression différentielle
- Plage de mesure : 1:10
- Temps de réponse : t 99: <1 sec.
- Température du milieu : -30 °… + 180 ° C
- Pression de service : Max. 20 bar
- Température ambiante : -30 °… + 70 ° C
- Filetage à visser : G 1/2 ″, ISO 228
- Source de courant : 18 à 36 VDC, 5 W
- Sorties de signal : En standard: RS 485 (Modbus-RTU), 4… 20 mA, impulsion / Optionnel : Interface Ethernet (PoE), M-Bus
Champ d’application :
- Mesure en sortie du compresseur
- Mesure à haute température
- Mesure des procédés rapides
Applications types
- Mesure de la quantité d’air produit en sortie des compresseurs (FAD)
- Audits sur l’air comprimé
- Mesure de rendement des systèmes d’air comprimé
