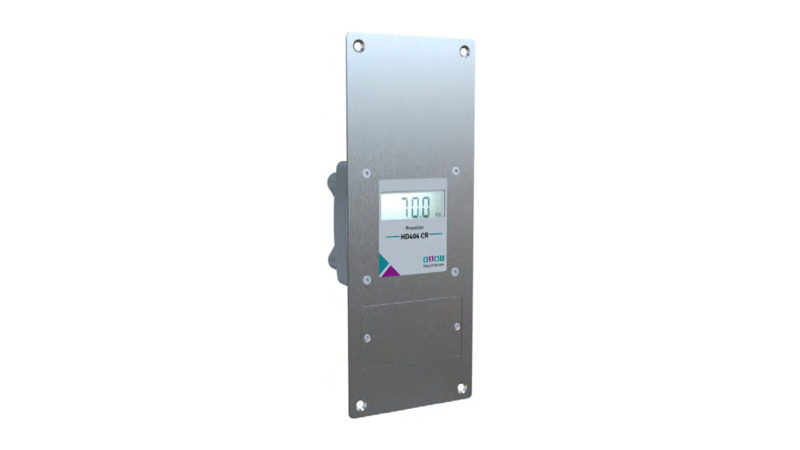

Capteur de pression différentielle modèle encastrable (installation en cloison).
Avantages
Mesure de la pression différentielle dans les salles blanches, les zones ou équipements à atmosphère contrôlée.
– Un design adapté aux exigences de la salle propre :
- Conçu pour une installation encastrée en cloison. Façade inox 316L brossé avec trappe d’accès au tubing.
- Afficheur 4 digits ○ en face avant.
– Intégration aisée dans tous vos systèmes de régulation HVAC, de supervision (BMS) ou de monitoring environnemental (EMS) :
- Sortie analogique courant (4-20 mA),tension (0-10 Vdc)
- Sortie numérique RS485 Modbus-RTU
– Stabilité à long terme et précision élevée :
- Dispositif d’auto-zéro: Egalise périodiquement la pression différentielle aux entrées du capteur et corrige un éventuel décalage du point 0 dû à la position de montage, aux variations de température / hygrométrie ou au vieillissement du capteur.
- Les modèles HD404CR utilisent un capteur en silicium micro-usiné compensé en température qui présente une excellente linéarité, répétabilité et stabilité dans le temps.- Les transmetteurs sont prêts à l’emploi et sont fournis calibrés par le fabricant. Certificat d’étalonnage raccordé ou accrédité en option.
Fichiers en téléchargement
Données techniques
Plage de mesure :
- +/-50 ou +/-100 Pa (sélectionnable par dip-switch) pour les modèles avec
sortie analogique 4/20mA et 0/10Vdc. - +/-250 Pa pour les modèles avec sortie numérique RS485 Modbus-RTU
Sortie et alimentation :
- Analogique active 0…10 Vdc ou 4…20 mA: Alimentation :24 Vac ± 10% ou
18…40 Vdc. - Numérique RS485 Modbus-RTU. Alimentation : 12…30 Vdc
Précision : ±(0,8% de la mesure + 0,5) Pa *
Stabilité à long terme (1 an) : ≤±0,2 Pa avec dispositif automatique de calibration du zéro
Résolution de l’afficheur LCD :
- 0,5 Pa pour les modèles avec sortie analogique 4/20mA et 0/10Vdc.
- 0.1 Pa pour les modèles avec sortie numérique RS485 Modbus-RTU.
Temps de réponse :
- Modèles avec sortie analogique :
Réglable par dip-switch
○ Position FAST : 0.125″
○ Position SLOW : par défaut 2″ (Configurable 1, 2 ou 4″)
- Modèles avec sortie numérique :
Configurable 0,125, 1, 2 ou 4″ (par défaut 2″)
Connexion à un PC :
– Modèles avec sortie analogique : Peut être connecté à un port USB à l’aide de
l’adaptateur CP27 en option
– Modèles avec sortie numérique: Peut être connecté à un port USB à l’aide de l’adaptateur RS48 en option.
Fluides compatibles: Uniquement air et gaz neutres secs non agressifs.
Façade inox316L brossé avec trappe d’accès.
Raccords de pression Laiton nickelé, Ø 6 mm
Raccordements électriques Bornier à vis, max 1,5 mm2 , presse-étoupe PG9
Conditions de fonctionnement -5…+50 °C (0…95% HR)
Température de stockage -20…+70 °C
*Établie dans des conditions de laboratoire.
