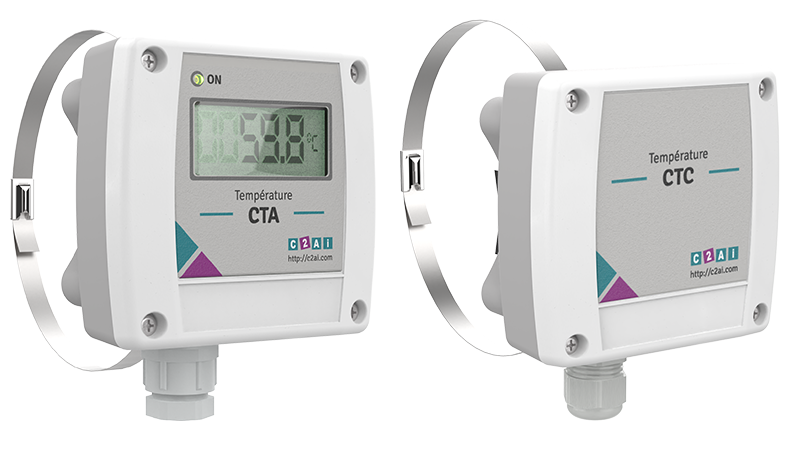

Capteur de température de contact tuyauterie
Ref : CTC / CTAC / CTCN / CTC-MA
Fichiers en téléchargement
Données techniques

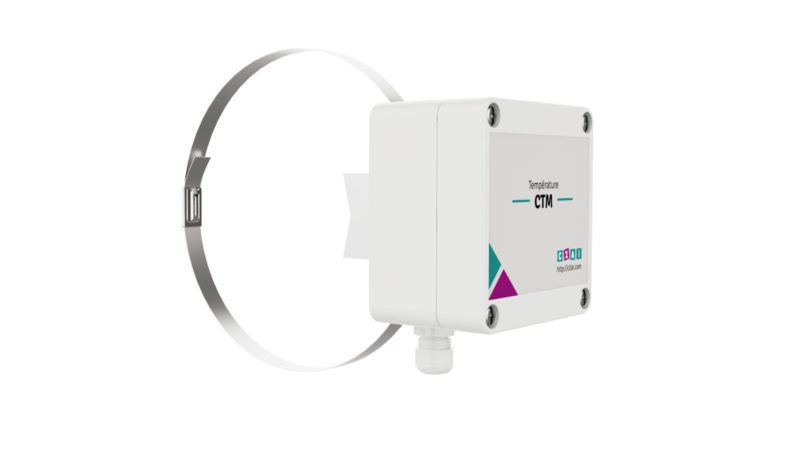

CTMC
- Température d’utilisation : -50 à +100 °C
- Type de capteur :
- PT100 classe A, 3 fils en standard ou 2 et 4 fils, PT100 1/3 DIN, 1/10 DIN 3 fils ou 4 fils PT1000 classe A, 2 fils
- CTN : CTN 2 fils, CTN 25 KΩ béta 3977, CTN 10 KΩ béta 3977, CTN 10 KΩ béta 3988 (Trend), CTN 3 KΩ / 3977 (Siemens), autres réfs
- NI1000 2 fils, courbe 6180 ppm/K, stabilité <0,1% à 100 heures °C max
- KTY81/121 : -55 à +150°C, 990 Ω à 25°C
- Options : Duplex pour tous les éléments, 2×2, 2×3 fils
- Température de stockage : De -20 à +80 °C
- Embase : Profil en V, matière AU4G (aluminium), pointeau. Dimensions : 50 x 25 x 15 mm, **livré avec collier inox pour tuyau Ø 30 à 110 mm
- Boîtier : ABS, IP65, 65 x 65 x 40 mm. Presse étoupe IP68 polyamide Ø serrage 6 à 3 mm
- Raccordement : Electrique Bornier sur carte
CTMCN
- Température d’utilisation : -50 à +100 °C
- Type de capteur :
- CTN 2 fils, 2, 3, 5, 10, 25 et 100 KΩ avec différents bêta
- NI1000 2 fils, courbe 6180 ppm/K, stabilité <0,1% à 100 heures température max
- KTY81/121 : -55 à +150°C, 990 Ω à 25°C
- Options : Duplex pour tous les éléments, 2×2, 2×3 fils
- Température de stockage : – 20 +80 °C
- Embase : Profil en V, matière AU4G (aluminium), pointeau. Dimensions : 50 x 25 x 15 mm, **livré avec collier inox pour tuyau Ø 30 à 110 mm
- Boîtier : En polycarbonate, IP65, UL94 VO, 65 x 65 x 40 mm. Presse étoupe IP68 polyamide Ø serrage 6 à 3 mm
- Raccordement électrique : Bornier sur carte
CTMC-MA
- Température d’utilisation -50 à +100 °C
- Type de capteur :
- En standard : PT100, classe A, 3 fils, simple enroulement
- En option : PT1000,classe A, 2 fils
- Température de stockage : -20 +80 °C
- Embase : Profil en V, matière AU4G (aluminium), pointeau. Dimensions : 50 x 25 x 15 mm, *livré avec collier inox pour tuyau Ø 30 à 110 mm
- Boîtier : En polycarbonate, IP65, UL94 VO, 65 x 65 x 40 mm. Presse étoupe IP68 polyamide Ø serrage 6 à 3 mm
- Alimentation / sortie : Alimentation : 8 à 35 Vcc dans la boucle. Sortie : 4-20 mA, plage de signal mini : 16 mA
- Indication de rupture capteur : Programmable 3,5…23 mA
- Précision : Mieux que 0,1% de l’echelle
- Plages : -50 +50°C / -20 +50°C / -50 +150 °C / 0 +50°C / 0+100°C / 0+150 °C et sur demande
- Temps de réponse 0,33 à 60 s
- Immunité CEM < ±0,5% de l’EC
CTMC-V
- Température d’utilisation : -50 à +100 °C
- Boîtier : ABS, IP65, 65 x 65 x 40 mm. Presse étoupe en haut IP68 polyamide Ø serrage 6 à 3 mm
- Alimentation : 8 à 35 Vcc (10 mA max)
- Capteur : En standard : PT 100 3 fils, en option : PT100 4 fils, PT 1000 2 fils ou Thermocouple
- Embase : Profil en V, matière AU4G (aluminium), pointeau. Dimensions : 50 x 25 x 15 mm, **livré avec collier inox pour tuyau Ø 30 à 110 mm
- Sortie : 0-10 V
- *Calibration d’entrée :
- RTD : > de +/- 0,1% f.s ou +/- 0,2°C
- Basse résistance : > de +/- 0,1% f.s ou +/- 0,15 Ω
- Haute résistance : > de +/- 0,2% f.s ou +/- 1 Ω
- mV, TC : > de +/- 0,1% f.s ou +/- 10 uV
- *Calibration de sortie : Tension +/- 5 mV
- Plages : -50 +50°C / -20 +50°C / -50 +150 °C / 0 +50°C / 0+100°C / 0+150 °C et sur demande
- Temps de réponse (11r-90%) : Environ 200 ms
- Inpédance d’entrée : > = 10 M
- Tension de sortie : > ou = 5 Ω
- EMC (pour les environnements industriels) : Immunité : EN 61000-6-2 Emissions : EN61000-6-4
