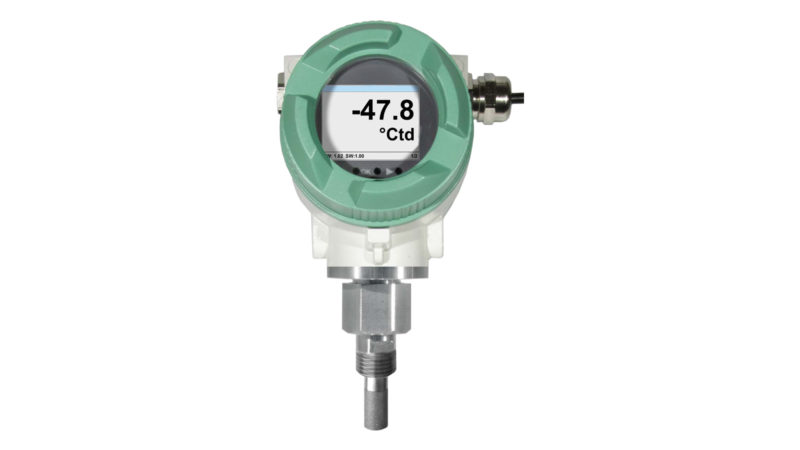

Capteur – transmetteur de point de rosée robuste pour conditions difficiles
Dans un boîtier robuste en aluminium moulé sous pression, il est idéal pour les mesures de point de rosée en extérieur ou un environnement industriel difficile
Ref : FA550
avantages
Application
- Mesure du point de rosée dans l’air comprimé après les sécheurs à adsorption / séchoirs à membrane / séchoir frigorifique
- Mesure d’humidité résiduelle / mesure du point de rosée dans des gaz tels que: oxygène, azote, argon, hydrogène, gaz naturel, biogaz …
Fichiers en téléchargement
Données techniques
Caractéristiques spéciales
- Boîtier en aluminium moulé sous pression robuste et étanche, IP 67
- Relais d’alarme – valeur limite réglable via boutons (max 60VDC, 0,5 A)
- Sortie analogique 4 … 20 mA
- En option : 2 pièces sortie analogique 4 … 20 mA par ex. pour le point de rosée et la température
- Extrêmement stable à long terme
- Temps de réglage rapide
- Résistant à la pression jusqu’à 500 bar (en option)
- Interface Modbus RTU
- Interface Ethernet (en option)
- Résolution plus élevée du signal du capteur grâce à une électronique d’évaluation améliorée
- Diagnostic des capteurs sur site avec un appareil portable ou un logiciel de service
- Lisible via Modbus : point de rosée sous pression [° Ctd.], Température [° C], rel. humidité [% HR], abs. humidité [g / m³], degré d’humidité [g / m³], teneur en humidité V / V [ppmV / V], pression de vapeur partielle [hPa], point de rosée atmosphérique [° Ctd.atm]
Caractéristiques techniques
- Plage de mesure : -80 … 20 ° Ctd, -60 … 30 ° Ctd, -20 … 50 ° Ctd, bzw. 0 … 100% RH
- Précision : ± 1 ° C à +50 …- 20 ° Ctd ± 2 ° C à -20 …- 50 ° Ctd ± 3 ° C à -50 …- 80 ° Ctd
- Plage de pression : -1 … 50 bar, Version spéciale jusqu’à 350 bar ou 500 bar
- Source de courant : 24 VDC (18 … 30 VDC)
- Classe de protection : IP 67
- CEM : selon DIN EN 61326-1
- Temp de fonctionnement : -20 … 50 ° C
- Sorties : Standard : Modbus RTU, 4 … 20 mA actif (non isolé électriquement), relais d’alarme (max 48 VDC, 0,5 A)
- Charge : <500 Ω
- Matériau : boîtier en aluminium moulé sous pression, Tube de capteur en acier inoxydable 1,4571
- Vis : G 1/2 « , en option 5/8 » UNF
