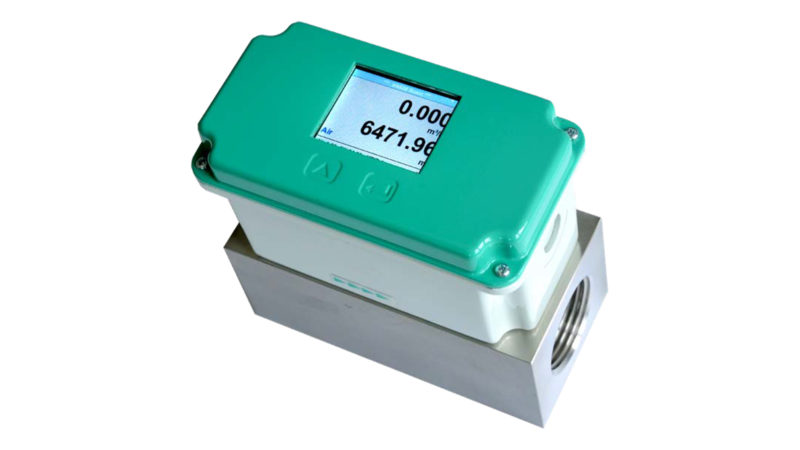

Capteur de débit en ligne compact en ligne
Associe un capteur de débit de conception compacte à des liaisons de communication numériques modernes et adaptées aux systèmes de gestion de l'énergie.
Ref : VA525
avantages
- Conception compacte – pour intégration OEM en machines, dans une unité de maintenance ou bien pour l’utilisateur final
- En complément des signaux analogiques 4…20 mA et impulsion sont disponibles les liaisons numériques, telles que, Modbus RTU et TCP/IP, Ethernet POE, M-Bus
- Interfaces configurables depuis l’écran
- Affichage de 2 valeurs simultanément : – Débit instantané, en m³/h, l/min,… – Totalisateur (compteur) in m³, l – Température – Options : Mesure de la pression
- L’affichage peut pivoter de 180°C suivant le sens de montage
Fichiers en téléchargement
Données techniques
- Variables mesurées : m³/h, l/min (1000 mbar, 20°C) pour air comprimé Nm³/h, Nl/min (1013 mbar, 0°C) pour les autres types de gaz
- Totalisateur : 1 totalisateur / compteur m³, Nm³, Sm³, L avec réinitialisation par le clavier ou liaison modbus
- Unités réglables via le clavier à l’écran : m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h
- Technologie : capteur de débit massique thermique
- Phase de mesure : Air comprimé, gaz
- Types de gaz pouvant être réglés via le logiciel CS Service ou via les enregistreurs de données DS 400/500 : Air, azote, argon, hélium, CO2, oxygène, NO2, vide, etc…
- Précision (v.m. = valeur mesurée) (p.e. = pleine échelle) : ± 1,5 % v.m. ± 0,3 % p.e. sur demande : ± 1,0 % v.m. ± 0,3 % p.e ± 6,0 % v.m. ± 0,5 % p.e
- Mesure de la pression : 0…16 bar, précision: 1%
- Température de fonctionnement : -30…80 °C
- Tenue en pression : Jusqu’à 16 bar
- Liaison numérique : RS 485, (Modbus RTU), M Bus (option), Ethernet ou PoE
- Sortie analogique : 4…20 mA pour m³/h ou l/min
- Sortie impulsion : 1 impulsion par m³ ou par litre, sortie isolée galvaniquement
- Valeur d’impulsion réglable depuis l’écran. La sortie d’impulsion peut être alternativement utilisée comme relais d’alarme
- Alimentation : 18…36 Vdc, 5W
- Impédance : < 500 Ω
- Boîtier : Polycarbonate (IP 65)
- Bloc de mesure : Aluminium
- Taraudages des blocs de mesure : G 1/4“ à G 2“ (BSP British Standard Piping)
- Position installation : Libre
