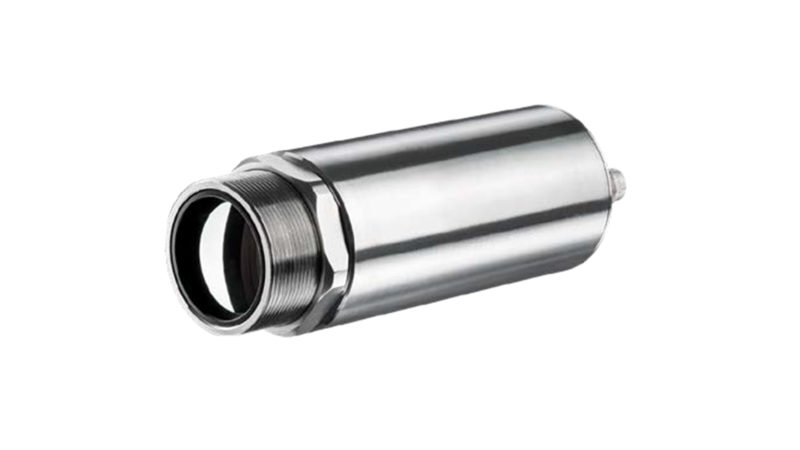

Caméra infrarouge
Ref : Xi400
Avantages
- Caméra industrielle avec 382 x 288 pixels pour une mesure de température precise de –20 °C à 900 °C
- Imageur à focus moteur robuste et compacte
- Résolution optique superbe avec un ratio point de mesure – distance jusqu‘à 390:1
- Fréquence d‘image de 80 Hz pour la surveillance des processus thermiques rapides
Fichiers en téléchargement
Données techniques
- Résolution optique 382 x 288 pixels
- Détecteur FPA : sans refroidissement (17 μm Pitch)
- Plage spectrale : 7,5 – 13 μm
- Plage de température : –20 °C … 100 °C, 0 °C … 250 °C, (20) 150 °C … 900 °C1)
- Fréquence d’image : 80 Hz / 27 Hz
- Optique (FOV) : 18° x 14° (f = 20), 29° x 22° (f = 12,7), 53° x 38° (f = 7,7), 80° x 54° (f = 5,7)
- Optique macro : 18° x 14° (f = 20), point de mesure le plus petit (MFOV): 240 μm
- Focus : Focus moteur manuelle
- Résolution optique : (D:S) 390:1 (lente 18°)
- Sensibilité thermique (NETD) : 80 mK
- Précision de mesure : ±2 °C ou ±2 %, s‘applique la valeur le plus grande
- Interface PC : USB 2.0 / interface USB à GigE en option (PoE)
- Interface de processus standard (PIF) : 0–10 V entrée, entrée numérique (max. 24 V), 0–10 V sortie
- Interface de processus industrielle (PIF) : 2 x 0–10 V entrées, entrée numérique (max. 24 V), 3 x 0–10
V sorties, 3 x relais (0–30 V / 400 mA), fail safe relais - Longueur de câble (USB) : 1 m (en standard), 3 m, 5 m, 10 m, 20 m
- Température ambiante : 0 °C … 50 °C
- Boîtier (taille / classe de protection) : 36 mm x 100 mm (M30x1 filetage) / IP 67 (NEMA 4)
- Poids : 200 kg
- Choc2) / Vibration2) : IEC 60068-2-27 (25 G et 50 G) / IEC 60068-2-6 (sinusoidal) / IEC 60068-2-64 (bruit à large bande)
- Alimentation en courant : USB
- Contenu
• Caméra Xi
• Câble USB (1 m)
• Câble PIF standard (1 m) bornier incl.
• Boulon de fixation avec filetage de fixation et écrou
• Logiciel optris® PIX Connect
