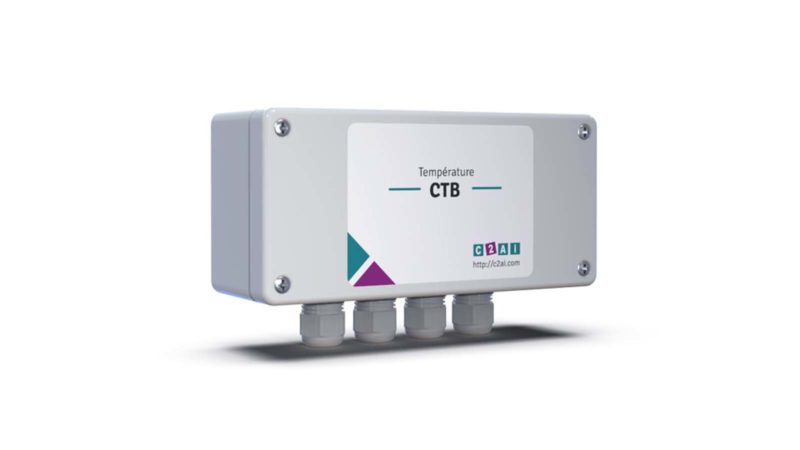

Boîtier entrée multivoie élément résistif PT100 et PT1000 avec sortie analogique
Données techniques
CTBMV-V
- Température d’utilisation : -50 à +100 °C
- Boîtier : ABS, IP67, 159 x 82 x 55 mm. Presse étoupe IP68 polyamide Ø serrage 6 à 3 mm
- Alimentation : 18 à 30 Vdc (10 mA max)
- Entrée : En standard : *2 ou 3 PT 100 3 fils, en option : PT100 4 fils, PT 1000 2 fils ou Thermocouple
- Sortie : 2 ou 3 0-10 V
- **Calibration d’entrée :
- RTD : > de +/- 0,1% f.s ou +/- 0,2°C
- Basse résistance : > de +/- 0,1% f.s ou +/- 0,15 Ω
- Haute résistance : > de +/- 0,2% f.s ou +/- 1 Ω
- mV, TC : > de +/- 0,1% f.s ou +/- 10 uV
- **Calibration de sortie : Tension +/- 5 mV
- Plages : -50 +50°C / -20 +50°C / -50 +150 °C / 0 +50°C / 0+100°C / 0+150 °C et sur demande
- Temps de réponse (11r-90%) : Environ 200 ms
- Inpédance d’entrée : > = 10 MΩ
- Tension de sortie : > ou = 5 Ω
- EMC (pour les environnements industriels) : Immunité : EN 61000-6-2 Emissions : EN61000-6-4
CTBMV-MA
- Température d’utilisation : -50 à +100 °C
- Entrée :
- En standard : PT100, 3 fils, simple enroulement
- En option : PT1000, classe A, 2 fils
- Température de stockage : – 20 +80 °C
- Boîtier : En ABS, IP65, IK09, 159 x 65 x 40 mm. Presse étoupe IP68 polyamide Ø serrage 6 à 3 mm
- Alimentation / Sortie : Alimentation : 8 à 35 Vcc dans la boucle. 2 ou 3 sorties : 4-20 mA, plage de signal mini : 16 mA
- Indication de rupture capteur : Programmable 3,5…23 mA
- Précision : Mieux que 0,1% de l’echelle
- Plages : -50 +50°C / -20 +50°C / -50 +150 °C / 0+50°C / 0+100°C / 0+150 °C et sur demande
- Temps de réponse : 0,33 à 60 s
- Immunité CEM : < ±0,5% de l’EC
