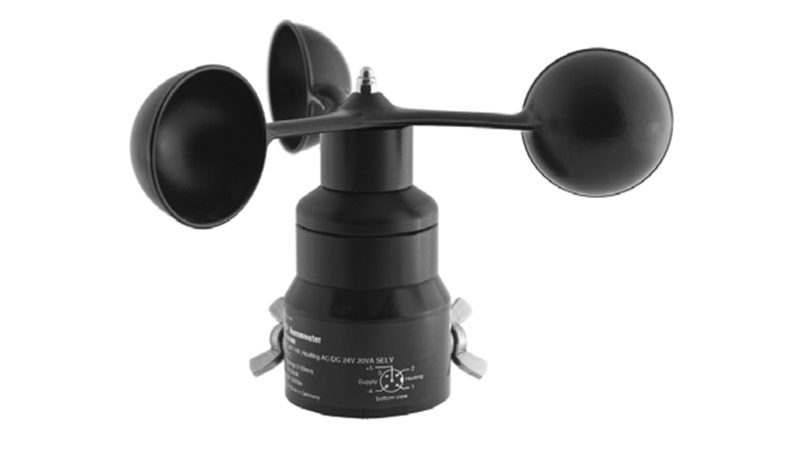

Anénomètre
Mesure la vitesse du vent et la converti sans contact en un signal de sortie linéaire
Ref : 13N600
avantages
- Conçu pour résister aux tempêtes et intempéries
- Le chauffage de pallier autonome contrôlée permet une application à des températures jusqu’à – 20 °C
- La mesure s’effectue séparément par l’intermédiaire d’un appareil de mesure, d’un instrument d’affichage, ou dans la technique de réglage et de surveillance reliée
- Une fabrication robuste et fiable
- Des couples de démarrage faibles et une tolérance de charge élevée
- Une grande précision
- Pas de maintenance dans l’enregistrement des valeurs mesurées
- Alimentation électrique optimisée grâce à une régulation électronique du chauffage et du roulement
- Une installation facile
- Une plage de température plus grande
- Une protection contre les surtensions intégrée
- Aucune nécessité de maintenance
Fichiers en téléchargement
Données techniques
- Principe de mesure : Système capteur magnétique et sans contact
- Plage de mesure : 0 – 50 m/s
- Précision : ±0.5 m/s
- Résolution : <0.1 m/s
- Vitesse de démarrage : <0.5m/s (ϑU = 20°C)
- Alimentation : DC 24V -25…+50% max. 21mA
- Sortie du signal : DC 4-20mA Limité à 20.5mA
- Disponibilité du signal : Max. 2.5s (hors tension)
- Résistance de charge = résistance circuit et charge : Rcharge ≤ (Umin.-9)/0.02 [Ω], Umin. = tension de raccordement min.
- Type de connexion Capteur : Connecteur M12, 5 broches, Câble de connexion recommandé : cable 4×0.75mm²
- Température ambiante admise : -20…+ 70°C À condition que le chauffage ne soit pas en marche et que le capteur soit nettoyé de la neige ou de la glace
- Humidité relative autorisée : 0…100% H. R. (humidité résiduelle)
- Résistance : Pour une vitesse de vent de 60m/s (30min max.)
- Chauffage : Régulateur de chauffage automatique AC/DC 24V ±20%, max. 11VA SELV
- Indice de protection selon EN60529 : IP54 avec montage conforme du capteur
- Fixation : Mât tube acier Max ∅ extérieur 50mm, Min ∅ intérieur 37 mm
- Dimensions : Voir dessin de dimension
- Corps de l’anémomètre : POM (Acétal)
- Coupelles : Plastique-ABS verre renforcée par des fibres
- Support : Standard
- Poids : Environ 650 g
- Base de contrôle : EN 61000-6-2, EN 61000-6-3, EN 61010-1
