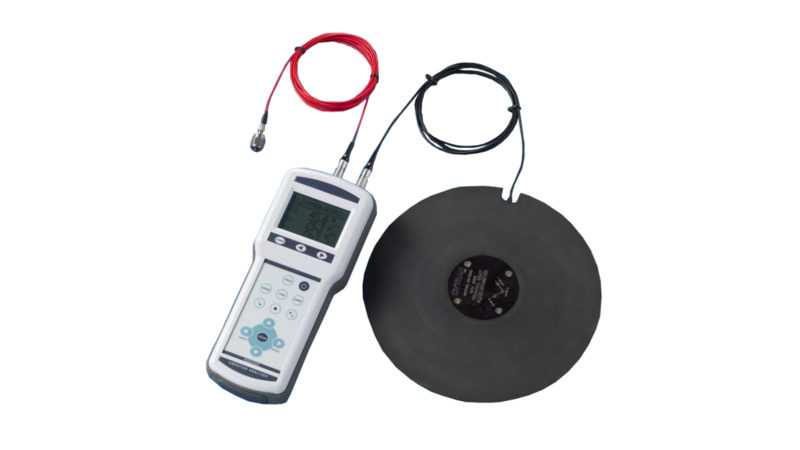

Analyseur de vibrations a quatre canaux
Ref : HD2030
Avantages
- Kit d’analyseur de vibrations 4 canaux Data Logger pour accéléromètres IEPE
- Analyseur de vibrations portable effectuant des analyses spectrales et statistiques sur quatre canaux simultanément
- L’instrument mesure tous les paramètres requis par la réglementation en vigueur concernant la protection des travailleurs contre les risques liés aux vibrations et est capable de mesurer les vibrations transmises à la main-bras et au corps entier
Fichiers en téléchargement
Données techniques
- Conçu combinant une flexibilité maximale et une facilité d’utilisation avec la possibilité de mettre à jour l’instrument en fonction de l’évolution des réglementations concernant les vibrations
- L’utilisateur peut directement mettre à jour le firmware de l’instrument au moyen du programme Noise & Vibration Studio fourni avec l’instrument.
- Il satisfait aux spécifications des normes ISO 8041: 2005, ISO 5349-1: 2001 (vibrations des bras) et ISO 2631-1, 2 et 4 1997 (vibrations globales du corps). Les filtres d’octave et de troisième octave satisfont aux spécifications de classe 1 de la norme CEI 61260
- Il détecte les accélérations sur quatre axes grâce à deux accéléromètres avec électronique d’amplification intégrée (IEPE ou type équivalent)
- Trois axes sont regroupés dans l’entrée de droite, où il est possible de connecter trois accéléromètres ou un tri-axial; le quatrième axe est associé à l’entrée gauche
- Les accéléromètres avec électronique intégrée permettent d’utiliser des câbles standard pour obtenir des connexions à faible impédance et à faible bruit entre l’accéléromètre et l’instrument, ce qui simplifie son utilisation et diminue la probabilité d’obtenir des mesures erronées ou modifiées, en raison d’interférences ou de perturbations électromagnétiques
- Il analyse les signaux des accéléromètres et effectue des calculs simultanément sur quatre axes
- L’instrument calcule, en parallèle pour tous les canaux de mesure, des valeurs d’accélération pondérées et des spectres d’octave ou de troisième octave; les valeurs d’accélération, de vitesse ou de déplacement peuvent être affichées pour chaque bande de fréquence
- Les pondérations de fréquence peuvent être librement choisies en fonction de l’application spécifique. Avec les valeurs d’accélération instantanée et moyenne, l’analyseur calcule en plus les niveaux de crête, la dose de vibration (VDV), les facteurs de crête et effectue une analyse statistique
- En tant qu’analyseur statistique, HD2030 calcule la distribution de probabilité d’un paramètre de mesure dans des classes de 1 dB
- Le graphique de distribution de probabilité et les niveaux de centiles de L1 à L99 sont disponibles
- La mesure de l’accélération sur quatre axes permet, à titre d’exemple, de mesurer les vibrations transmises au corps du conducteur à travers le siège du véhicule isolant les mouvements du conducteur ou d’évaluer, lors de la vérification de conception et de production, l’efficacité d’amortissement de la suspension du siège et du matériau absorbant en général
- Dans l’analyse du bâtiment, il est possible de corréler le signal du marteau utilisé pour exciter la structure avec le signal reçu par un accéléromètre tri-axial à haute sensibilité
- Analyseur de vibrations à 4 canaux pour accéléromètres IEPE avec fonctions d’enregistrement de données et mémoire de 8 Mo
- Analyse spectrale en temps réel dans des bandes d’octave de 0,5 Hz à 2 kHz ou dans des bandes de troisième octave de 0,3 Hz à 3,2 kHz
- Plage de mesure 110 dB, plage linéaire 80 dB
- Il est possible de connecter l’analyseur à un accéléromètre tri-axial et un accéléromètre mono-axial ou, en variante, jusqu’à quatre accéléromètres mono-axiaux peuvent être connectés
- Le HD2030 est conforme aux normes ISO8041, ISO2631, ISO5349 et IEC61260
- Inclus:
- Analyseur 4 canaux avec: Analyse spectrale en temps réel dans des bandes d’octave de 0,5 Hz à 2 kHz ou dans des bandes de troisième octave de 0,3 Hz à 3,2 kHz, Analyse statistique avec calcul des niveaux de percentile de L1 à L99, Filtres pour main-bras , mesures du corps entier et des vibrations transmises par les bâtiments, fonctions d’enregistrement des commentaires vocaux et stockage numérique des signaux des accéléromètres. fonctions et stockage numérique des signaux des accéléromètres, Interface pour carte mémoire de type SD jusqu’à 2 Go, Interface série RS232 et USB, Écran rétroéclairé
- Graisse silicone
- Plateau en cire pour le collage d’accéléromètres
- Colle pour fixation rapide
- Carte mémoire SD 1 Go
- Câble série USB pour connexion PC. Alternativement, il peut être fourni sur demande le câble HD2110CSNM pour les ports série RS232 (type COM)
- Logiciel de base Noise Studio pour PC avec systèmes d’exploitation Windows®
- Manuel d’utilisation et mallette de transport
- Rapports d’étalonnage ISO 9001 pour l’analyseur de vibrations HD2030: Etalonnage en tant que vibromètre selon ISO 8041, Etalonnage des filtres d’octave de 0,5 Hz à 2 kHz selon CEI 61260, Etalonnage des filtres de troisième octave de 0,3 Hz à 3,15 kHz selon CEI 61260. Les accéléromètres et les adaptateurs NE SONT PAS inclus dans le kit
