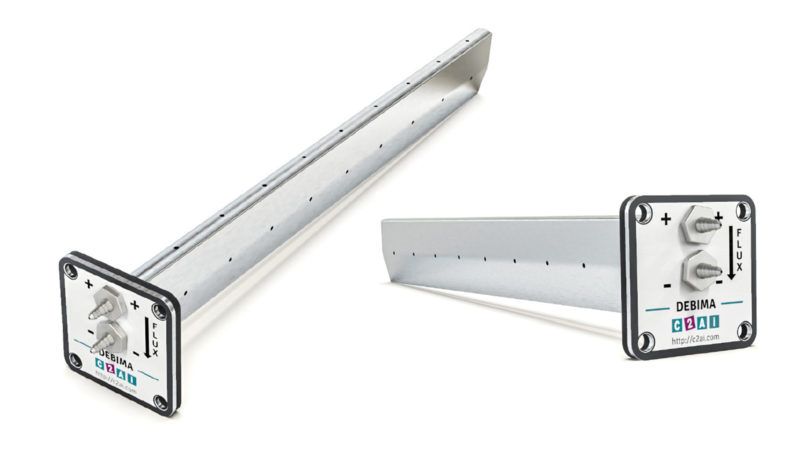

Aile de mesure de débit d’air pour gaine
Ref : DEBIMA-FS
Avantages
- Mesures de vitesse de 3 à 40 m/s
- Profilage en aile d’avion limitant les pertes de charge (< 3 %) et les turbulences
- Plusieurs longueurs utiles disponibles
- Oxydation anodique pour environnements difficiles
Fichiers en téléchargement
Données techniques
- Utilise des points de mesure de pression totale et statique uniformément répartis pour fournir une mesure précise des débits dans un conduit
- La sonde de mesure du débit d’air peut être complètement installée de l’extérieur du conduit, ce qui la rend très facile à installer
- Avec sa construction légère et durable en plus de sa facilité d’installation, ce produit se prête à être utilisé dans l’industrie CVC
- Ces sondes de mesure du débit d’air peuvent être commandées pour s’intégrer dans des installations de gaine ronde ou rectangulaire
- Service : Fluides gazeux
- Matériaux : Aluminium AA6063
- Précision : 0 à 45,7 m / s : ± 2% FS, ± 3% FS pour les modèles de 150mm à 1200mm de longueur
- Facteur K : 0,81, 0,80 pour les longueurs 150 à 1200mm et 0.82 pour longueur 100mm
- Température : 204 ° C ; Joint: -35 à 110 °C
- Vitesse minimum 2,03 m / s
- Vitesse maximum 60 m / s
- Connexions de process : tube cristal ou silicone 5x8mm sur raccord à barbillon
- Exigences de course droite : 5 x Ø ou dimensions latérales les plus longues.
