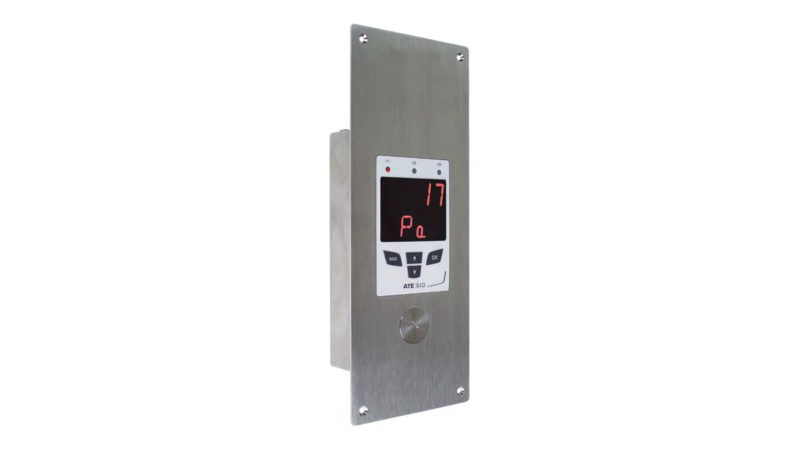

Afficheur multi-voies encastrable
Ref : ATE310
avantages
- Affichage alterné de 1 à 3 paramètres
- 3 alarmes sonores et visuelles
- Clavier de configuration et d’acquittement de l’alarme en façade
- 3 entrées analogiques 0-5/10 V ou 0/4-20 mA
- Communication Ethernet (option)
- Communication RS485 protocole MODBUS
- 30 unités pré-programmées et unités configurables
- Face avant inox brossé avec afficheur électroluminescent
Fichiers en téléchargement
Données techniques
Boitier
- Face avant : Inox 316 L brossé
- Boîtier arrière : Encastré Inox 304 L
- Indice de protection : IP65 en face avant
- Poids : 585 g
Affichage
- Afficheur : Alphanumérique électroluminescent (38 x 48 mm). Vitre de protection en PMMA inactinique rouge
- 1ère ligne (mesure) : 4 digits de 8 segments chacun. Dimension : 14 x 48 mm
- 2eme ligne (unité) : 4 digits de 14 segments chacun. Dimension : 14 x 48 mm
- Position de la virgule : Configurable : 0 / 0.0 / 0.00
- Valeur de la mesure : De -9.99 à 99.99 et de -999 à 999
- Précision : ±0.1 % de la lecture ±1 digit
- Nombre de voies : De 1 à 3 voies en alternance
- Repérage des voies : Par led rouge V1, V2 et V3
- Unités disponibles : 30 unités pré-programmées (voir tableau) et unités configurables
- Temps de réponse : < 1 seconde
Technique
- Alimentation : 24 Vac / Vdc ±10 %
- Entrées : 3 x 0/4-20 mA ou 3 x 0-5/10 V ; Tension de mode commun < 30 Vac ; Impédance d’entrée : 100 Ohm
- Isolation galvanique : Entre entrée et alimentation
- Consommation : 4.32 VA
- Directives européennes : 2014/30/UE CEM ; 2014/35/UE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE
- Raccordement électrique : Bornier à vis pour câbles de 0.05 à 1.5 mm2 ou de 30 à 16 AWG. Réalisé suivant les règles de l’art.
- Communication RS485 : Numérique : protocole Modbus RTU, vitesse de communication configurable de 2400 à 115200 Bauds
- Communication Ethernet (option) : Module de communication Ethernet permettant la transmission, la supervision et la maintenance des capteurs au travers d’un réseau Ethernet en 10 BASE-T et 100 BASE-TX LAN/WAN supportant le protocole TCP/IP
- Consommation supplémentaire : 0.68 VA
- Alarme visuelle : Clignotement de la valeur
- Alarme sonore : Buzzer (70 dB à 10 cm)
- Environnement et type de fluide : Air et gaz neutre
- Conditions d’utilisation (°C/%HR/m) : De 0 à +50 °C. En condition de non condensation : De 0 à 2000 m.
