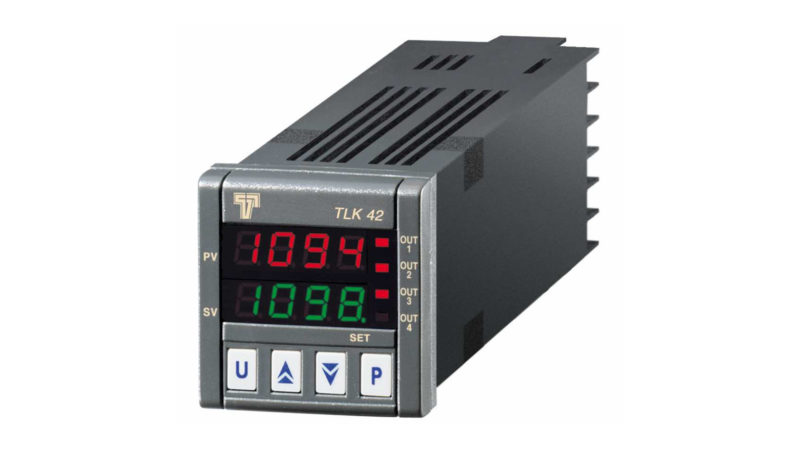

Afficheur digitaux encastrables 48 x 48 universels

Régulateurs à microprocesseur ZN, TOR, PID RS485, 4 relais, 48X48 mm
Ref : TLK41 / TLK42 / TLK43

Fichiers en téléchargement

Données techniques

Caractéristiques mécaniques

  • Boîtier : Plastique avec auto extinction UL 94 V0
  • Dimensions : 48×48 mm– profondeur 98 mm (1/16DIN)
  • Poids : 190 g. environ
  • Connexion : Bornes à vis 2,5 mm2
  • Montage : Sur panneau avec bride 45×45 mm
  • Protection frontale : IP 54 sur panneau avec joint

Caractéristiques électriques

  • Alimentation : 20…30 VAC/DC, 100…230 VAC +/-10%
  • Fréquence : AC 50 / 60 Hz
  • Consommation : 8 VA environ / 10 VA environ ( TLK43)

Caractéristiques entrées

  • Entrée universelle :
    • Thermocouple J, K, S-selon IEC 584-2, classe de précision 1 ou 2
    • Pt100-selon IEC 751, classe de précision A ou B
    • Sonde infrarouge IR J et K
    • PTC KTY 81-121 (990  à 25°C)
    • NTC 103AT-2 (10 K à 25°C)
    • 0…50 mV, 0…60 mV, 12…60 mV
    • 0/4…20 mA 0/1…5 V, 0/2…10 V
  • Entrée TA : TA 50 mA max
  • Entrée digitale : — / optoisolée (TLK43)
  • Impédance d’entrée pour signaux normalisés : Pour entrée 0/4…20 mA = 51  – Pour entrée mV et Volts = 1 M

Caractéristiques sorties

  • Relais : Jusqu’à 4 sorties SPST-NO (5 A-AC1, 2 A-AC3 / 250 VAC)
  • En courant : — / Jusqu’à 2 x 0/4..20mA (TLK43)
  • En tension : — / Jusqu’à 2 x 0/2..10 V (TLK43)
  • Vie électrique des relais : 100000 opérations
  • En tension pour SSR Jusqu’à 4 sorties : 7 mA / 14 VDC
  • Alimentation auxiliaire : 12 VDC / 20 mA max

Caractéristiques fonctionnelles

  • Réglage : ON/OFF, Zone Neutre, PID à simple et double action, programmable
  • Fonctions pour réglage PID : AUTOTUNING, FAST TUNING, SELFTUNING
  • Multi–consignes : Jusqu’à 4 consignes pré-programmées
  • Retransmission signal : — / Sur sortie Analogique (TLK43)
  • Contrôle action. motorisés : — / Oui (TLK43)
  • Précision totale : +/-0.15% fond échelle
  • Résolution affichage : Selon la sonde utilisée 1/0,1/0,01/0,001
  • Étendue de mesure : Selon la sonde utilisée et l’unité de mesure
  • Unité de mesure : °C – °F – , programmable
  • Vitesse d’échantillonnage : 8 acquisitions par seconde
  • Communication sérielle : RS485 avec protocole MODBUS-RTU (JBUS)
  • Vitesse de communication : 1200…38400 baud, programmable
  • Affichage : 4 digits h=12 mm (TLK41) / 4+4 digits h=7mm
  • Accès paramètres : Protégé par mot de passe
  • Température ambiante de fonctionnement : 0…55°C
  • Humidité ambiante de fonctionnement : 30…80 RH% sans condensation
