Actionneurs électriques ER PLUS

Ref : ER20 / ER35 / ER60 / ER100

  • Actionneur électrique 90° capotage PA6 UL94V0
  • Etanchéité IP66
  • Commande manuelle par axe sortant
  • Pour couples de 10, 20, 35, 60 et 100Nm et répondant aux normes CE-ROHS-REACH

Fiche technique

Données techniques

  • Indicateur visuel de position : Modulable (poignée pour ER 10 & 20)
  • Pilotage : On-Off ou 3 points modulants
  • Plages de tensions : 15V à 30V AC (50/60Hz) & 12V à 48V DC ou 100V à 240V AC (50/60Hz) & 100V à 350V DC
  • Facteur de marche : Service S4 – 50% (norme IEC34)
  • Limiteur de couple : Logiciel
  • Liaison série : RS485
  • Nombre de démarrages / heure : 150
  • Relais de report d’information : Mise en sécurité (couple, température …)
  • Résistance anti-condensation : Autorégulée
  • Entrainement : Étoile
  • Platines de fixation amovibles (ISO5211) : F03/F05 & F04 (ER 10 & 20 & 35) | F05/F07 (ER 35 & 60 & 100)
  • Nombre de contacts de fin de course : 4 contacts réglables (5A max.)
  • Commande manuelle de secours : Système de débrayage et axe sortant
  • Butées mécaniques de fin de course : 90°

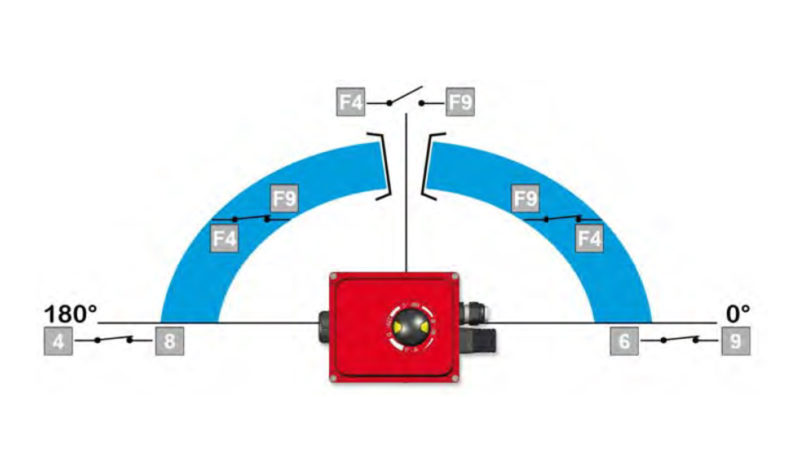

  • Raccordement électrique : 1 Connecteur 3P+T DIN43650 + 1 ISO M20 (actionneurs 3 positions : 2 ISO M20)
  • Température : -10°C à +55°C (BBPR -10 °C à +40 °C)
  • Protection : IP66
  • Poids : 1Kg à 2,2Kg
  • Garantie : 3 ans ou 50 000 manœuvres

Options et accessoires

  • Carte offrant deux contacts supplémentaires (EFC.2)
  • Potentiomètre de recopie 100 / 1000 / 5000 / 10000 Ohms (EPR.B)

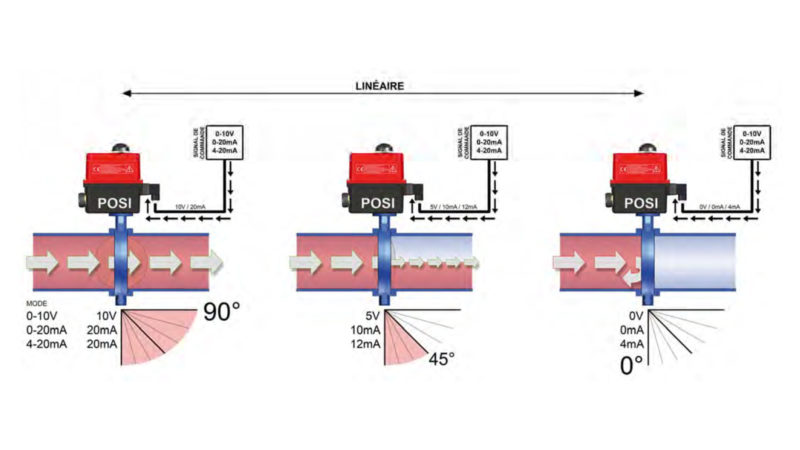

  • Transmetteur 0-10V, 0-20mA ou 4-20mA (EPT.C)
  • 1 ou 2 connecteurs M12 3P+T (ECM.1 ou ECM.2)
  • Connecteur 3P+T DIN43650 pour la recopie (ECD.1A)
  • Connecteur 3P+T DIN43650 / NPT pour l’alimentation (ECD.NPT)
  • Connecteur 3P+T DIN43650 / NPT pour la recopie (ECD.1A.NPT)
  • 1 ou 2 adaptateurs ISO M20 vers 1/2’’ NPT (NPT.1 ou NPT.2)
  • Poignée pour commande manuelle (EPR)
  • Version pour applications avec vibrations (ER PLUS standard et POSI)
