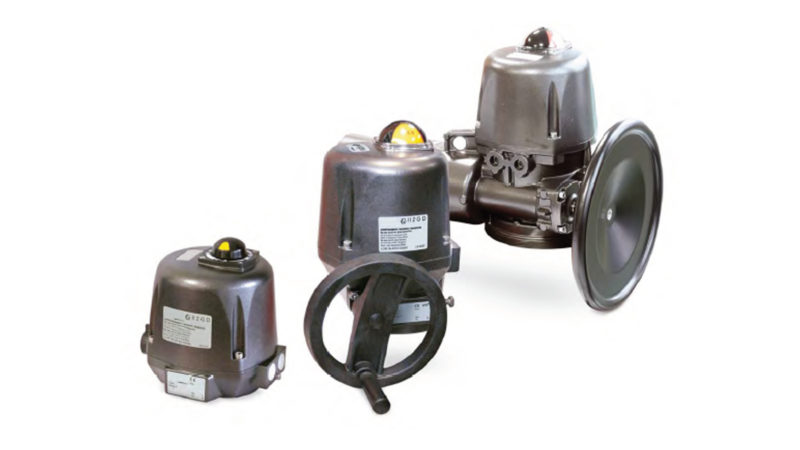

Actionneurs électriques ATEX
Ref : VRX / VSX / VTX
- Actionneurs électriques carter et capot aluminium
- Commande manuelle de secours par axe sortant (VRX) ou par volant (VSX)
- Pour couples de 25 à 300Nm
- Répondant aux Directives CE-ROHS-REACH-ATEX
Données techniques
VRX – VSX
- Indicateur visuel de position : modulable (VRX) et hublot (VSX)
- Pilotage : On-Off ou 3 points modulants
- Plages de tensions : 15V à 30V AC (50/60Hz) & 12V à 48V DC • 100V à 240V AC (50/60Hz) & 100V à 350V DC • 400V triphasé (50/60Hz)
- Facteur de marche : Service S4 – 50% (norme IEC34)
- Limiteur de couple : Logiciel
- Liaison série : RS485
- Nombre de démarrages / heure : 150
- Relais de report d’information : Mise en sécurité (couple, température …)
- Résistance anti-condensation : Autorégulée
- Entrainement : Étoile
- Platines de fixation amovibles (ISO5211) : VRX : F05-F07 • VSX : F07-F10
- Nombre de contacts de fin de course : 4 contacts réglables (5A max.)
- Commande manuelle de secours : Système de débrayage et axe sortant (VRX) • volant (VSX)
- Butées mécaniques de fin de course : 90° (versions 180° et 270° sans butée de fin de course)
- Raccordement électrique : 2 ISO M20
- Température : -20°C à +70°C (actionneurs FAILSAFE : -10°C à +40°C)
- Protection : IP68
- Poids : VRX : 4Kg à 4,4Kg • VSX : 6Kg à 6,4Kg
- Garantie : 3 ans ou 50 000 manœuvres
VTX
- Indicateur visuel de position : hublot
- Pilotage : 3 points modulants
- Plages de tensions : 230V AC (50/60Hz) • 400V triphasé 50Hz
- Facteur de marche : Service S4 – 50% (norme IEC34)
- Limiteur de couple : Mécanique
- Nombre de démarrages / heure : 50
- Relais de report d’information : Mise en sécurité (couple)
- Résistance anti-condensation : Autorégulée
- Entrainement : étoile 36
- Platines de fixation amovibles (ISO5211) : F10-F12
- Nombre de contacts de fin de course : 4 contacts réglables (5A max.)
- Commande manuelle de secours : Volant
- Butées mécaniques de fin de course : 90° ± 5° (versions 180° et 270° sans butée de fin de course)
- Raccordement électrique : 2 ISO M20
- Température : -20°C à +63°C
- Protection : IP68
- Poids : 25Kg
- Garantie : 3 ans ou 50 000 manœuvres
